拉伸率在线测量：在拉伸过程中实时测量，记录，非接触式测量：零打滑、零磨损保证了高精准测量

1.测量原理

采用两个激光测试测长仪，在长材上取2个参考点A与B;经过拉伸后，A点移动到A’点，移动长度为L1,B点移动到B’处，移动长度为L2;参考下图示;A、B两点，拉伸前的距离为L,拉伸后A’、B’点的距离为H。由此可计算出A、B两点拉伸后与拉伸前的距离变化为H-L=L2-L1。延伸率=（L2-L1）/L

基本测量原理

2.布置形式：

在拉伸机上方布置两个激光测长仪，可在长材上捕捉两个参考点，及其拉伸前后位置变化，进而计算出长材的拉伸率。

3.测头传感器

采用激光多普勒技术，精度0.05%，重复性0.02%

4.拉伸力变化曲线图

5.长材自身弯曲测量

长材拉伸前，可能本身存在弯曲。在其拉伸变直过程中，材料并未发生塑性形变，该段参考点的位置变化，不参与延伸率的计算。拉伸率测量仪内部还设计一个二D激光传感器，可由其采集到的Z轴数值，判断长材是否存在弯曲。

6.拓展接口

硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。

RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。

RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

7.支撑/底座

测量仪由底板和悬臂支架固定，也可根据现场安装工况确定具体安装方案。

8.测量界面/功能

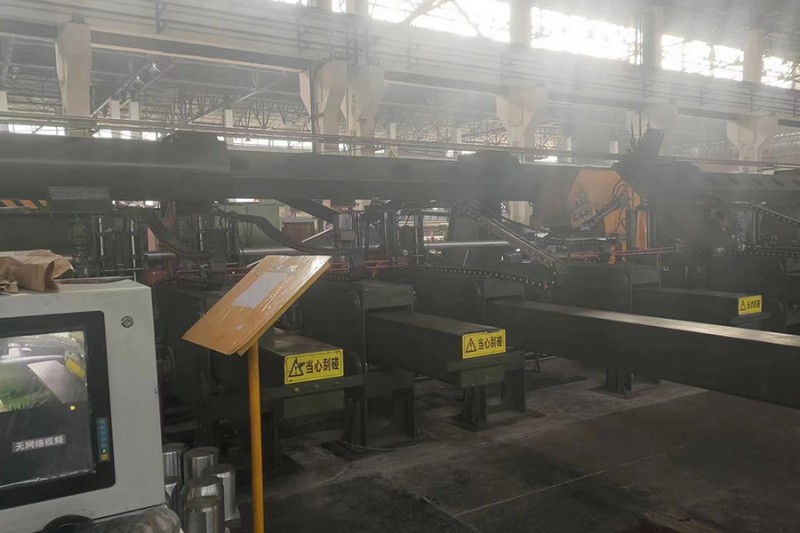

9.设备整套示意图

10.适用行业：

金属、塑料等在拉伸机拉伸检测过程拉伸率实时检测，记录。

11.测量过程简述：

1拉伸机自动上料，预拉伸；将长材拉直

2 二D激光传感器，采集长材的位置及拉直情况，并结合拉伸机传出的拉伸力，判断长材开始塑性变形的临界点

3 伺服直线滑台同时工作，找到激光测长仪z佳的测量位置

4 激光测长仪工作，测量出长材的拉伸量

5软件实时计算拉伸率并显示输出

6 拉伸率测量仪需要结合拉伸机的出力情况判断采集数据的起始、和终止点。

12.显示内容：

（1）初始标定长度。

（2）标定区域的动态长度值。

（3）标定区域的动态拉伸率。

（4）标定区域的动态长度曲线。

（5）标定区域的动态拉伸率曲线。

13.技术参数：

测速测长仪基准距离(mm)：1200，景深 120

测长仪精度： ≤0.05%

重复精度：0.02%

测量频率（Hz）：25,000/s
