在工业尺寸检测领域，光电测头的测量准不准、稳不稳，从来不是只看传感器参数那么简单——藏在内部的光路系统，才是决定测量精度上限的核心。其中被广泛应用在高端检测设备中的物方远心光路系统，很多人只听过名字，却不清楚它到底能解决什么实际问题。今天就从生产场景出发，聊聊这套光学设计给光电测头带来的核心优势。

工件位置偏移也不影响？从根源保障测量精度稳定

做过在线尺寸检测的从业者都知道，生产线的工件不可能纹丝不动：管材轴向窜动、板材横向偏移、零件上下跳动，这些都是日常生产里避不开的工况。

普通光学测头的成像光线呈发散状态，工件只要稍微偏离标定的测量位置，成像大小就会跟着变化，测出来的数值自然产生误差。很多工厂为了保证数据准确，只能频繁停机校准，既耽误产能，也增加了人工成本。

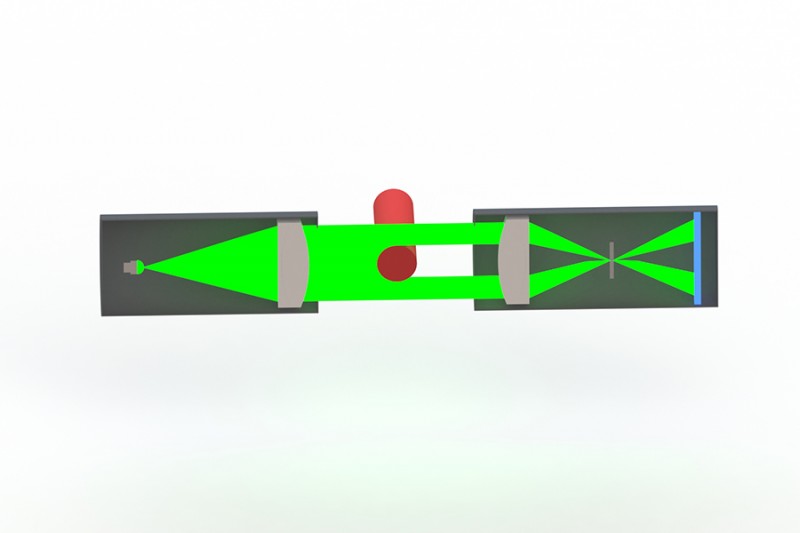

而采用物方远心光路系统的光电测头，从光学原理上解决了这个痛点：它让主光线全部严格平行于光轴，相当于把被测物体置于均匀的平行光场中。只要工件在系统的景深范围内，不管是沿轴向前后移动，还是径向左右偏移，投影在传感器上的尺寸都不会发生变化，测量精度始终保持稳定。这也是在线动态检测场景优先选择这类测头的原因——不用反复标定，工件小幅波动也不影响结果，长期运行的数据可靠性更高。

多透镜精密组配，扎实光学结构是性能基础

好的远心光路，离不开严谨的光学结构设计。常规的物方远心光路系统，一般由4到16片光学透镜组合而成，绝非简单的镜片堆叠。

每一片透镜的曲率半径、厚度、安装间距，都要经过精密的光学设计与调校，z终实现精准合理的物像比例。这种多透镜组结构，能够精准控制光线路径，让光线在整个测量视场内均匀传导，既保证了中心区域的成像质量，也能兼顾视场边缘的一致性，不会出现“中心准、边缘偏”的情况。

也正是因为这种扎实的结构设计，物方远心光电测头能够适配不同量程的测量需求，从小直径精密线材到大尺寸管材板材，都能保持稳定的测量表现。

针对性消除像差色差，成像清晰才测得准

光学测量中，成像清晰度直接决定了边界识别的准确度。普通光学系统很容易出现像差、色差问题，尤其是视场边缘，往往会出现成像发虚、轮廓模糊的情况，光电传感器判读边界时就容易产生误差，z终影响测量精度。

物方远心光路系统在设计阶段，就针对像差和色差做了专门优化：从透镜的材料选型，到每一片镜片的曲率、厚度参数，都经过反复仿真与验证，能够有效消除各类像差与色差，让整个视场内的成像都清晰锐利。

成像边界越清晰，传感器对工件轮廓的识别就越精准，测量的重复性和再现性也就越好，尤其是高精度检测场景，这一优势的影响格外明显。

在钢管、线缆、塑料型材的在线测径，金属板材的测宽测厚等场景中，搭载物方远心光路的光电测头已经成为生产线的常态。它不仅能适应生产线的复杂工况，减少校准频次，更能长期保持稳定的高精度表现，帮助企业降低质检成本、提升成品合格率。

总的来说，物方远心光路系统是高精度光电测头的核心技术底气。
