光电单测头凭借非接触式测量、响应速度快、精度稳定的优势，已成为在线尺寸检测的主流设备，而测头的分布形式，直接决定了设备的测量维度、适用场景与检测精度。

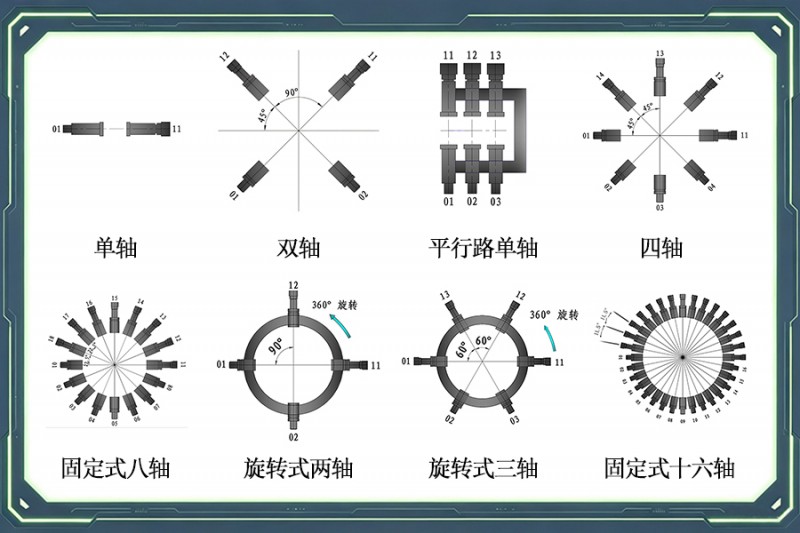

目前行业内的光电单测头有着多种成熟的分布方案，可匹配从简单单一直径检测到复杂多维度截面测量的不同需求，下面就为大家详细拆解 8 种常见的光电单测头分布形式及对应适用场景。

1、单轴测量：适配不需要测量圆度的产品

单轴测量是z基础的测头分布形式，由单组测头完成单向的直径检测。这种方案结构紧凑、部署灵活、成本更低。

它的适用场景十分广泛，可覆盖线缆、橡塑线材与管材、玻璃棒与管、金属丝/棒/管等常规圆形制品的外径在线测量，也可用于扁钢的宽度、厚度单维度检测，配合产线控制系统实现尺寸闭环调节。

2、双轴测量：兼顾椭圆度与宽厚测量

双轴测量采用两组测头呈90°垂直布置，可同时完成两个垂直方向的尺寸检测。相比单轴方案，它不仅能输出两个方向的直径数值，还可计算得出产品的椭圆度，解决了单轴测头无法识别截面形变的问题。

除了圆形制品的双向直径与椭圆度测量，双轴方案也适用于扁钢的宽度与厚度同步检测，以及方钢、角钢等简单型材的边长测量，是兼顾精度与适用性的通用型单测头双向测径方案。

3、平行多路单轴测量：多列产品同步检测

平行多路单轴测量是将多组独立的单轴测头沿平行方向排布，可一次性完成多根、多股产品的同步尺寸检测。

这种方案专门适配多列式挤出、轧制产线，比如多股线缆同时生产、多根细棒材同步加工的场景，无需逐个产品布置检测设备，既能节省设备投入与占地面积，又能实现全产品的实时尺寸监控，避免单路检测的遗漏，大幅提升多工位产线的检测效率。

4、四轴测量：四向截面覆盖

四轴测量方案将四组测头按45°间隔均匀分布在被测产品截面四周，可同时采集四个方向的直径数据。

相比双轴方案，四轴测头对产品截面的覆盖角度更全面，对椭圆度、不规则形变的识别精度更高，主要应用于轧制线棒材、轧制圆管、焊接圆管等产品的在线尺寸测量，能更好地捕捉轧制过程中四个方向的尺寸波动，适配低中高速轧制产线的品控需求。

5、固定式八轴测量：八向高密度检测

（注：该类型及下面类型的分布形式均适配螺纹钢特征尺寸测量）

固定式八轴测量采用八组测头按22.5°间隔固定布置，无需旋转机构即可完成八个方向的尺寸采集。

该方案角度覆盖密度更高，设备结构稳定、故障率低，可适配高速轧制产线的连续作业，主要用于轧制棒材八个方向的直径与椭圆度在线检测，同时也可完成轧制螺纹钢的特征尺寸在线测量，是长材轧制领域的常用高精度方案。

6、旋转式两轴测量：360°无死角旋转

旋转式两轴测量搭载两组测头，通过测头整体360°旋转的方式，实现对产品截面的全角度无盲区检测。

和固定式测头相比，旋转式方案不存在角度采样间隔带来的检测盲区，可精准捕捉任意角度的尺寸异常，测量数据更全面，能更真实地还原产品截面形貌，识别细微的椭圆度与形位偏差。

7、旋转式三轴测量：三轴旋转采样

旋转式三轴测量在旋转方案的基础上，将测头数量增加至3组，测头间呈60°间隔布置，随机构整体360°旋转。

三组测头同步采样，相比两轴旋转方案采样密度更高，测量数据的稳定性与重复性更好，适用于高精度要求的轧制棒材、螺纹钢在线检测，对截面形状复杂的产品也能输出更可靠的测量结果。

8、固定式十六轴测量：超高密度固定测头

固定式十六轴测量是固定测头方案中采样密度z高的一种，16组测头按11.25°间隔均匀分布，无需旋转即可完成16个方向的尺寸采集。

该方案兼具固定式设备稳定可靠、故障率低、适配高速产线的优势，同时角度覆盖密度接近旋转式方案的检测效果，可精准完成轧制棒材16个方向的直径与椭圆度精确在线测量，也可用于螺纹钢特征尺寸的高精度在线检测，是高端轧制产线品质管控的优选方案。

测头分布形式怎么选？按需适配更划算

不同的测头分布方案，在检测维度、精度表现、设备成本、维护难度上各有差异，企业选型时无需盲目追求高参数，可根据自身生产场景按需选择：

* 仅需单一直径/宽度检测、产线规格单一：单轴测量方案，性价比z高；

* 需要检测椭圆度、简单型材双向尺寸：双轴测量即可满足需求；

* 多根/多股产品同步生产：平行多路单轴测量；

* 普通轧制棒材、管材常规检测：四轴可覆盖多数场景；

* 高精度螺纹钢、异形棒材检测，要求无盲区：可选择旋转式两轴/三轴方案；

* 高速轧制产线、追求高稳定性与高精度：固定式八轴、十六轴方案更适配。

光电测径仪的核心价值，是为工业生产线提供实时、精准的尺寸数据支撑，而合理的测头分布形式，是让设备适配产线、发挥z大效能的关键。从单轴到十六轴，从固定式到旋转式，丰富的测头分布方案可以覆盖从简单到复杂轧制的绝大多数工业尺寸检测场景，助力企业实现全流程的尺寸品质管控，降低次品率，提升生产效率。
