对于不锈钢棒的直线度测量，目前主要有非接触式在线/离线测量仪和接触式精密测量仪两类主流方案。

它们在工作方式、精度和适用场景上有很大区别。

特性维度 非接触式在线/离线测量仪 接触式精密测量仪

核心测量方式 非接触式 接触式（触针扫描）

主要工作原理 光电测量法（在线常见为三测头组合） 高精度电感传感器与气浮导轨

典型测量精度 精度可达 ±0.08mm/m 至 ±3mm/m 导轨精度 <0.25μm，传感器分辨率可达 3nm

主要优势 1. 在线实时检测，不影响生产，离线抽检或全检

2. 可测高温工件（如1300℃）

3. 同时测直线度、外径、椭圆度，具备测控软件系统 1. 单点精度极高，适用于实验室

2. 可生成详细轮廓分析与报告

主要局限 细线受重力影响易自然弯曲的产品无法测量 1. 测量速度慢，需逐点扫描

2. 无法在线检测高温或运动工件

适用场景 生产线上棒材、管材的全检或抽检 实验室对短棒、样品或关键零部件进行高精度检测

参考价格 需根据定制需求询价 约10万-30万元***

技术案例/厂商 保定蓝鹏测控、德国MSG公司GMS-S系统 陕西威尔机电（STR系列）

下面的表格整理了这两种主要类型的关键信息，可以帮你快速了解。

技术参数

ZG02-D/SY系列离线扫描直线度测量仪技术参数

型号 测量范围（mm） 轧材直径（mm） 直径测量精度（mm） 直线度测量精度（mm/m） 测量频率（Hz） 外形参考尺寸（mm）（L×W×H）

ZG02-DY15 0-15 2-12 ≤±0.01 ≤±0.08 500 1720×500×600

ZG02-DY40 0-40 1-30 ≤±0.01 ≤±0.1 2000 3000×878×1100

ZG02-DY70 0-70 1-60 ≤±0.02 ≤±0.2 2000 3000×900×1100

ZG02-SY150 20-150 30-140 ≤±0.03 ≤±0.3 2000 3280×950×1500

ZG02-SY400 20-400 30-390 ≤±0.03 ≤±0.4 2000 6000×1950×1750

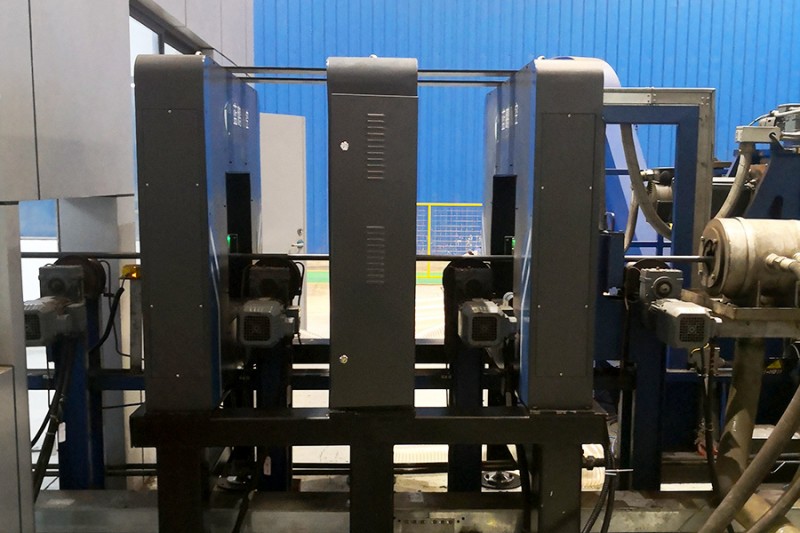

ZG06-D/SG系列在线动态米直线度测量仪技术参数

型号 测量范围（mm） 被测物直径（mm） 直径测量精度（mm） 直线度测量精度（mm/m） 测量频率（Hz） 外形参考尺寸（mm）（L×W×H） 参考重量（KG）

ZG06-DG70 0-70 1-60 ≤±0.02 ≤±0.2 2000 1150×1260×1450 900

ZG06-SG150 20-150 30-140 ≤±0.04 ≤±0.3 2000 1500×1300×1300 1300

ZG06-SY400 40-400 60-380 ≤±0.05 ≤±0.3 2000 1950×1300×1750 2200

ZG02-D/SG系列在线动态拟合全长直线度测量仪技术参数

型号 测量范围（mm） 被测物直径（mm） 直径测量精度（mm） 直线度测量精度（mm/m） 测量频率（Hz） 外形参考尺寸（mm）（L×W×H） 重量参考（KG）

ZG02-DG70 0-70 1-60 ≤±0.02 ≤±1.5 2000 1150×400×1450 300

ZG02-SG150 20-150 30-140 ≤±0.04 ≤±2 2000 1500×400×1300 600

ZG02-SG300 50-300 60-270 ≤±0.05 ≤±3 2000 1750×400×1750 800

注：其他型号按需求定制。

应用领域

金属材料：不锈钢棒、圆钢、钢管、合金管等，广泛应用于轧钢、航空航天、汽车制造、精密机械加工。

非金属材料：陶瓷管材、轧辊、半导体高纯不锈钢管道等。

质量控制：成品检验、矫直机调整、生产过程监控，提升成材率，减少原材料浪费。

不锈钢棒直线度测量仪通过光电等技术实现高精度检测，广泛应用于金属与非金属材料的生产线与实验室场景。
