线缆测径仪作为线缆生产过程中的关键质量控制设备，“长流程不断产”与“测控一体”是其适配现代线缆连续化生产的核心亮点——既解决了长流程生产中“停机检测=效率损失+材料浪费”的痛点，又通过测量与控制功能的集成，实现线缆外径的实时精准管控，是高附加值线缆生产的核心装备之一。

一、核心关键词解析：直击生产痛点

1、长流程不断产：适配连续化生产需求

线缆生产属于典型的“长流程连续作业”（如拉丝-退火-挤出-成缆一体化生产线），传统“离线抽样检测”或“停机人工测量”存在两大致命问题：

-效率损耗：停机一次需重新调整工艺参数、重启生产线，单批次生产效率下降10%-30%；

-质量风险：抽样检测无法覆盖全长度线缆，易出现“抽样合格但中间段超差”的废品，尤其对精密线缆，废品率可高达5%-10%。

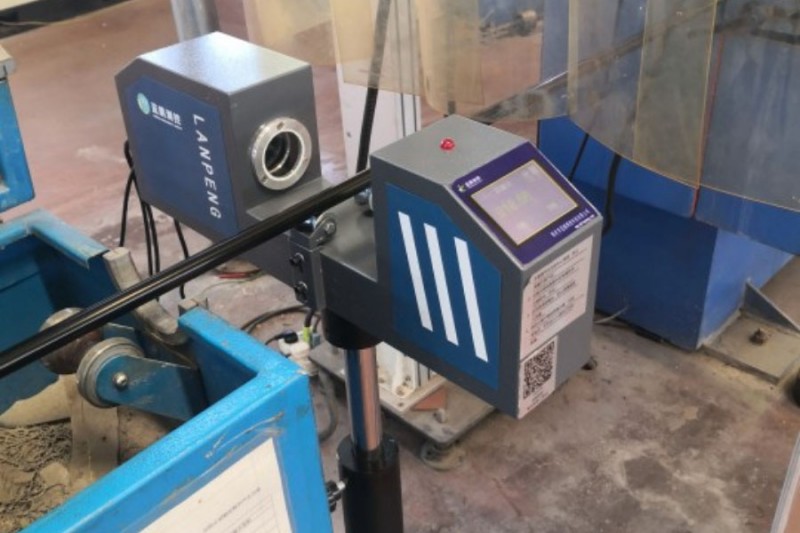

而“长流程不断产”测径仪的核心优势的是：在线非接触测量——设备安装于生产线关键节点（如挤出机模头后、牵引机前），线缆高速通过时（线速度可达600m/min），无需停机、不接触线缆表面（避免划伤绝缘层/导体），即可完成全长度外径数据采集，完全适配长流程连续生产的节奏。

2、测控一体：从“被动检测”到“主动控制”

传统测径仪仅具备“测量+报警”功能，发现外径超差后需人工调整生产参数（如挤出机温度、牵引速度、模头压力），存在“响应延迟”和“人为误差”；而“测控一体”则实现了测量-分析-控制的闭环自动化：

测量端：实时采集线缆外径数据，精度达±0.01mm（根据型号不同）；

分析端：对比预设公差范围，自动识别超差趋势（如外径偏大/偏小、椭圆度超标）；

控制端：通过通讯接口（如PLC、RS485）直接联动生产设备，自动调整工艺参数（如外径偏大时，提高牵引速度或降低挤出机进料量；椭圆度超标时，调整模头同心度），无需人工干预，从源头避免超差废品产生。

二、工作原理：非接触测量+闭环控制的技术核心

1、测量原理：非接触式高精度检测（主流技术路线）

“不断产+无损伤”，测径仪采用非接触测量技术CCD成像式，高清CCD相机拍摄线缆截面图像，通过图像算法（如边缘检测）计算外径。

2、测控一体闭环流程：

预设参数：输入线缆目标外径、公差范围（如φ1.0mm±0.05mm）、椭圆度上限（如≤0.03mm）；

在线测量：线缆高速通过测径仪测量区域，设备实时输出外径数据；

数据对比：系统将实时数据与预设参数对比；

自动控制：系统根据测量数据向生产设备发送控制信号（如PLC指令），调整关键参数：

外径偏大：提高牵引机速度（拉伸线缆至目标外径）或降低挤出机螺杆转速（减少材料挤出量）；

外径偏小：降低牵引速度或提高挤出机温度（优化材料流动性）；

椭圆度超标：调整挤出机模头同心度或牵引机导向轮角度；

反馈修正：控制后的数据实时回传系统，持续优化参数，确保外径稳定在公差范围内。

三、核心优势：为什么是长流程线缆生产的“刚需装备”？

1、效率提升：全流程无需停机，生产线利用率提升10%-30%，单批次生产周期缩短15%-25%；

2、质量风险小：全长度100%检测，避免“抽样漏检”，废品率可降低80%以上（精密线缆从5%降至1%以下）；

3、成本节约：减少人工测量、人工调整的人力成本，同时降低材料浪费（如10km长的φ2.0mm电缆，每米外径超差0.1mm，单批次材料浪费约1.5kg，年产能1000批次可节约材料1.5吨）；

4、数据可追溯：存储全批次外径数据到计算机上，满足高端线缆的质量追溯要求（；

5、适配性强：可兼容不同类型线缆（圆形线缆、扁形线缆、多芯线缆），线速度适配范围广（0.1-600m/min），能应对高温（如挤出机后线缆表面温度80-120℃）、粉尘、油污等生产现场环境。

总结

“长流程不断产”解决了线缆连续化生产的“效率痛点”，“测控一体”解决了质量管控的“精度痛点”，二者结合的测径仪，已从传统“质量检测工具”升级为“生产过程核心控制装备”。随着线缆行业对“高精度、高一致性、低损耗”的要求不断提升，这类设备将成为中高端线缆生产线的“标配”，也是企业提升核心竞争力的关键所在。
