关键字：自定位测宽仪，双测头测宽仪，广角测宽仪，板材宽度测量仪，

1.产品简介：

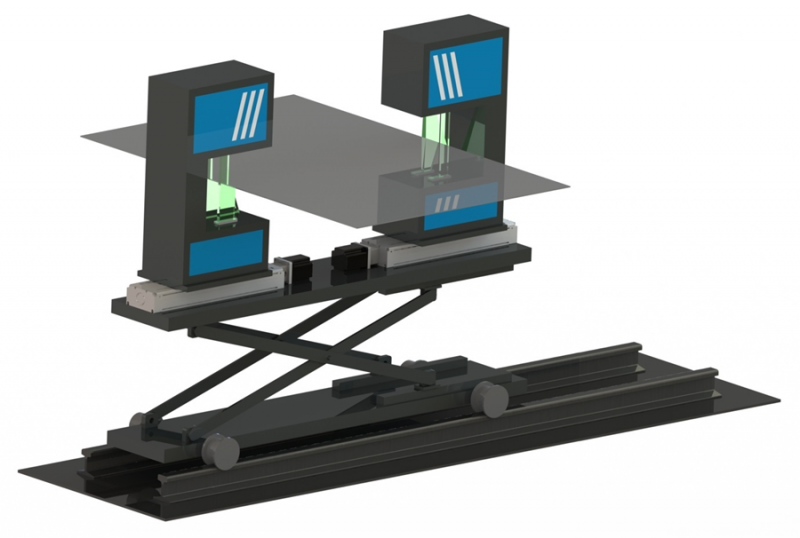

    设备采用双测头测宽原理对板材的宽度进行测量，测头竖直布置，可测量板面呈水平状态下通过的板材宽度。测宽仪的双测头分别独立设置在套滑台模组上，且每个测头处增设广角测头，通过广角测头监测的板材边缘位置调整宽度测头的位置。测宽仪主要配置上位机控制系统、外接LED显示屏、高压离心风机等，可增配嵌入式智能模块。

2.测量原理：

宽度测量原理图                             位置自动监测原理

3.功能描述：

（1）液晶屏显示内容：实时测量值、标准值、上下公差等。

（2）外接屏显示内容：实时测量值。

（3）产品参数设置：可设置产品规格、标准宽度值、上下公差等参数。

（4）系统参数设置：可设置刷新频率、通信端口、系统的校零等。

（5）报警设置：可设置报警的阈值，测量值超差时声光报警。

（6）修正功能：自动修正，放入标准直径量块后自动校准；

手动修正，填入修正量（需增加或减小的数值）后修正。

（7）开关量信号输出功能：当测量数据超过设定的范围时，输出开关量信号。

4、适用范围

    设备主要用于冷轧金属板材、热轧金属板材、塑料板、橡胶板、木板等板材生产线的宽度方向平行于地面的在线宽度检测。

5、选配

6.技术参数：

型号 测量范围

（mm） 被测物宽度

（mm） 测量精度

（mm） 重复性

（mm） 测量频率

（Hz） 外形尺寸

（mm）（L×W×H） 重量（KG）

KG01-SY700-C 200-700 250-650 ±0.08 0.03 2000 1380×350×1250 330

KG01-SY900-C 200-900 250-850 ±0.08 0.03 2000 1600×350×1250 380

KG01-SY1200-C 200-1200 250-1150 ±0.08 0.03 2000 1900×350×1250 500

KG01-SY1500-C 200-1500 250-1450 ±0.08 0.03 2000 2200×350×1250 650

网站名称：保定市蓝鹏测控科技有限公司

可根据客户需求提供解决方案，定制产品。
