关键字：小型测宽测厚仪，非接触测量仪，方形金属测宽，矩形板材测厚，橡胶板测宽测厚，

1、测量原理：

2、测头布置形式

3、测头传感器型号介绍:(型号参数, 光源形式,功率波长等)

蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好

每组测头由一个发射端和一个接收端组成

采用高亮度LED光源，z高亮度可达3000mcd

测量频率500HZ（可选2000HZ）

正常使用寿命在80000小时以上

4、机械结构/电气结构/外壳等介绍:(模块设计,大盘主板,抗震防尘设计)

全封闭外壳，防灰尘进入，防飞溅水，防止电磁干扰，适应恶劣使用环境。

5、拖轮定位组件

测宽仪可配置拖轮定位，保证带材可以稳定通过测宽仪。

 6、拓展接口

硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。

RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

7、支撑/底座(精密调高/升降底座/滚轮底座等优势)

根据现场安装情况适配底座，底座配备高度调节功能，方便现场落位

8、测量界面/功能(介绍测量仪自带小屏幕/大屏显示/软件界面)

测量仪自带嵌入式工控机，搭配蓝鹏新一代测量软件，操作方便，可选配外接数码管屏

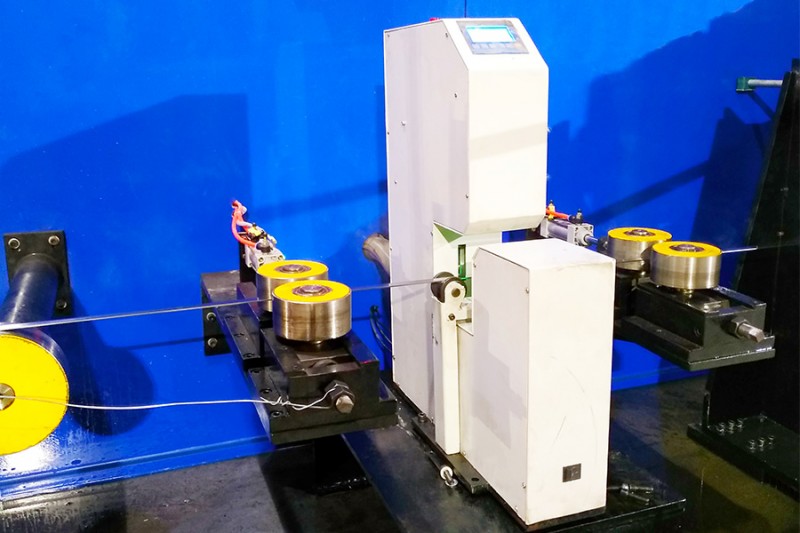

9、设备整套示意图

10、适用范围

设备主要用于矩形或方形截面的金属、塑料、橡胶等制品生产线的在线宽度和厚度同时精密检测。

11、功能描述：

  （1）液晶屏显示内容：实时测量值、标准值、上下公差等。

（2）外接屏显示内容：实时测量值。

（3）产品参数设置：可设置产品规格、标准宽度值、厚度值、上下公差等参数。

（4）系统参数设置：可设置刷新频率、通信端口、系统的校零等。

（5）报警设置：可设置报警的阈值，测量值超差时声光报警。

（6）修正功能：自动修正，放入标准直径量块后自动校准；

手动修正，填入修正量（需增加或减小的数值）后修正。

（7）数据传输功能：可上传数据至上位计算机。

12、技术参数：

型号 测量范围

（mm） 被测物

宽度

（mm） 被测物

厚度

（mm） 测量

精度

（mm） 测量

频率

（Hz） 外形尺寸

（mm）

（L×W×H） 重量（KG）

KHG02-DG15/15 0-15 0.1-10 0.1-10 ±0.01 2000 500×120×620 30

KHG02-DG40/40 0-40 0.1-30 0.1-30 ±0.01 2000 600×140×740 52

KHG02-DG70/70 0-70 1-55 1-55 ±0.02 2000 720×150×890 70

KHG02-DG80/80 0-80 1-65 1-65 ±0.03 2000 1350×160×1350 120

KHG02-DG100/100 0-100 1-85 1-85 ±0.03 2000 1500×180×1500 150

网站名称：保定市蓝鹏测控科技有限公司

可根据客户需求提供解决方案，定制产品。
