除了薄板带材外，宽厚板材也是板材类的重要组成部分，对于这类宽厚板的宽度与厚度检测，可以采用激光测量原理进行检测，并且热轧冷轧均可使用。

1、设备名称、型号

设备名称：测宽测厚仪；

设备型号：K/HW/E04-DG2500型；

测 头 数：激光位移传感器2套、二维激光测量传感器2套；

测量系统：蓝鹏测量系统；

2、设备参数

宽度测量范围（mm）：1500～2500（请填写实际测量范围）；

宽度测量精度（mm）：静态测量≤±0.5；动态测量≤±1；

厚度测量范围（mm）：10～255；

厚度测量精度（mm）：静态测量≤±0.1；动态测量≤±0.2；

数据输出周期：≤10ms；

扫描时间：0.7ms~50ms；

3、测量方法

设本项目被测成品规格范围：厚度10-250mm；宽度1500-2500mm。根据该尺寸范围和测量要求，采用进口二维激光测量传感器和激光位移传感器对宽厚板的宽度和厚度进行测量。

4、测量信息

激光测宽测厚仪的采用二维激光测量传感器和激光位移传感器组合测量板材的宽度、厚度和C值尺寸。其中C值是指板边不规则缺陷。

5、测量传感器布置

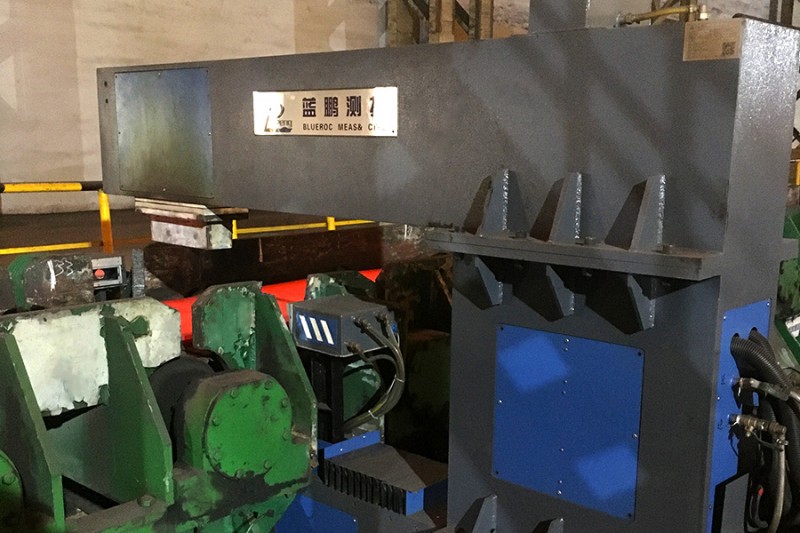

扁钢两侧各安装一只二维激光测量传感器，同时测量板边的宽度、厚度和C值尺寸，扁钢中间增设两个激光位移传感器测量扁钢中间厚度。

6、系统组成

测宽测厚仪是集光学、机械、电子电路、通讯和计算机软件技术为一身的成套设备。每套设备主要由测宽测厚仪、控制系统和现场LED显示屏等组成。

7、显示内容

主控室液晶显示器：实时显示扁钢的上面宽度、下面宽度、平均宽度、左侧C值、右侧C值、左侧厚度、中间厚度和右侧厚度；实时显示轧材截面的动态图形；实时显示宽度的尺寸波动曲线。

现场LED显示屏：被测扁钢的实时z大厚度、z小厚度、平均宽度、设备运行状态。

8、软件功能

产品参数设置：可设置产品规格、正负公差、材料密度等参数；

系统参数设置：可设置故障通道、通信端口、冷热系数、系统的校零等；

数据存储：数据记录，存储时间大于3年；历史数据查询，可查询某一时刻的尺寸；

数据库：系统可配置服务于外部设备的数据库，便于其它设备读取记录数据；

报警设置：可设置超差、超温报警的形式和阈值；

系统监控功能：具备系统自检、异常报警和排障措施提示功能；

温度修正功能：自动/手动，输入热膨胀系数后校准，测量热态轧材显示常温尺寸。

9、报警功能

超差报警：主控室相关数据颜色警示及蜂鸣器声音报警；现场LED显示屏数据颜色及状态显示报警。

超温报警：主控室报警灯发光报警；现场LED显示屏状态显示报警。

10、自动标定功能

定期放入标准量块标定可保证测量精度，一次标定可保持长期（一个月以上）精度。

11、系统监控功能

系统自检、异常报警和排障措施提示功能。

12、系统防护

抗电磁干扰；防尘、防潮、防雾、防振等，环境适应能力强，可确保系统在恶劣工业现场长期正常运行；光学系统免清洗时间可达一年以上。

激光测宽测厚仪可应用于热轧产线，亦可应用于冷轧产线，实现宽度厚度尺寸的在线监测与板材边缘缺陷的检测，自动化智能化程度高，是为产线升级提供助力的重要设备。
