光电式测径仪的核心技术细节解析如下，结合行业应用与工程实践数据说明：

一、光学系统设计

物方远心光路架构

1.每组测头采用平行光路设计，发射端由高稳定性LED光源（寿命≥50,000小时）和准直透镜组成，形成φ50mm平行光束视场

2.接收端配置7μm分辨率线阵CCD，配合光阑小孔消除衍射误差，实现0.0026mm理论分辨率（实测圆钢重复性±0.004mm）

八轴同步采集技术

1.8组独立测头呈45°环形分布，单测头采样频率2000Hz，系统总采样能力达16000Hz/秒

2.通过FPGA硬件同步触发，各轴时序偏差＜1μs（某钢厂φ12mm螺纹钢检测案例显示椭圆度测量一致性达99.8%）

二、智能分析系统

多模态测量算法

1.内置圆钢/螺纹钢双模式：

1.圆钢模式：输出8方向直径、z大/z小值、平均直径、椭圆度

2.螺纹钢模式：同步计算基圆直径（精度±0.01mm）、横肋高（±0.05mm）、纵肋间距（±0.03mm）

2.深度学习辅助分析：自动识别耳子、错辊等21类缺陷（某特钢企业应用使漏检率降低76%）

实时数据交互

1.支持Modbus TCP/PROFINET协议，与PLC系统实现毫秒级通信（SCADA系统对接延迟≤2ms）

2.动态趋势图显示截面变化，超差数据自动触发PID调节信号（某高线轧机案例响应时间0.15秒）

三、工业级可靠性设计

技术模块 实现方案 性能指标

环境适应性 风冷+水冷双循环系统 工作温度-20℃~50℃，湿度≤85%RH无凝露

防尘防护 IP65防护等级+高压气流自清洁 在氧化铁皮浓度15g/m³环境稳定运行

机械结构 航空铝一体成型框架+钛合金测头支架 抗振动能力5-2000Hz/2g

四、典型应用数据

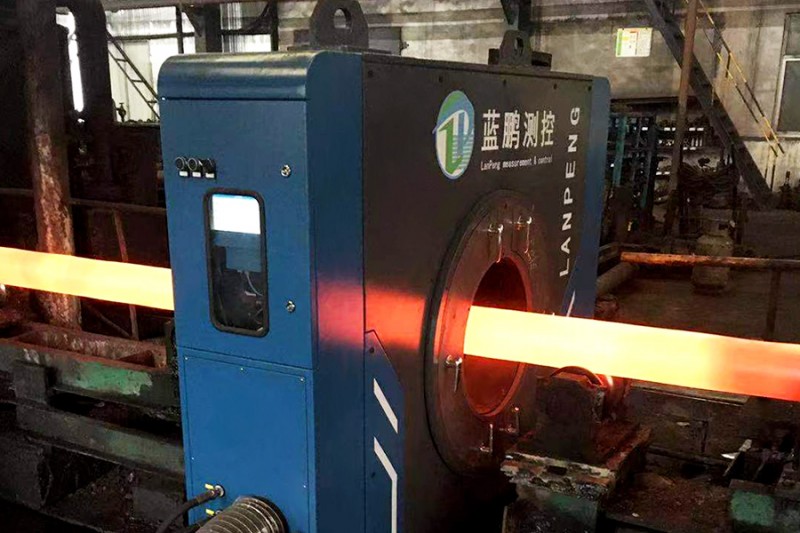

钢铁轧制：在φ6-40mm棒材产线中，实现每秒2000个完整截面测量

石油管材：套管外径检测CPK值≥1.67（配合PID控制使直径波动范围缩小58%）
