螺旋钢管是以带钢卷板为原材料，经常温挤压成型，以自动双丝双面埋弧焊工艺焊接而成的螺旋缝钢管。螺旋钢管大部分外径尺寸较大，对其使用外径测量仪进行在线检测，就需要测径仪能满足大口径的检测需求，同时，能满足规格内的所有产品检测，对厂家而言，是更使用的精密仪器。

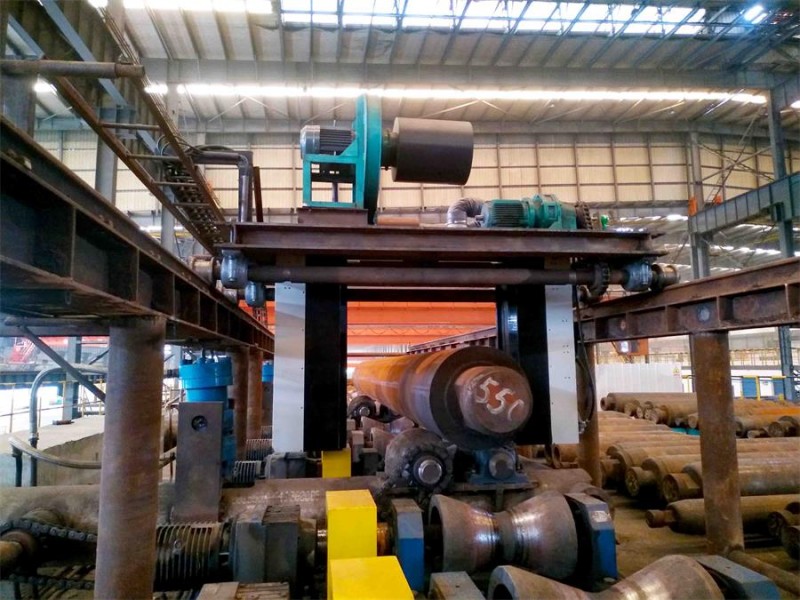

常用的螺旋钢管测径仪采用间距可调双测头光电测量法，它既满足的大口径的检测需求，又包容了所有产品检测。

测量原理简述：

钢管测径仪采用上下两组光电测头，测量螺旋钢管边缘尺寸，当钢管通过时，系统根据两侧阴影尺寸与测头间距计算外径。

关键技术：

测头间距通过伺服电机驱动直线导轨自动调节，适应不同管径尺寸的测量（如φ610～3048mm），并且尺寸范围可根据生产的规格定制，厂家仅需要告知螺旋钢管的极小值与极大值即可，蓝鹏测控会根据实际情况定制满足产线规格内所有外径尺寸的检测仪。

高精度与高频次

测量频率可达500/2000Hz，实时反馈数据，支持高速生产线。

测量精度优于±0.08mm，满足高标准质量要求。

数据处理：

钢管测径仪的软件系统实时过滤焊缝区域的突变数据，避免干扰周长计算。

输出参数包括极大/极小直径、椭圆度（极大-极小直径差）及周长值（周长需提前说明定制）。

显示内容：

主控室LCD显示器：螺旋钢管外轮廓尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，钢管截面的极大/极小直径、椭圆度，各路测头的分项测量值。

嵌入式智能模块显示屏：螺旋钢管截面的极大/极小直径、椭圆度，测量中心高度、风压、温度等。

抗干扰设计：

螺旋钢管测径仪防护等级IP54，配备气吹系统（如高压鼓风机）防止粉尘、水汽、氧化铁皮附着镜头。

数据管理与追溯：

自动生成历史数据，记录管体编号、椭圆度趋势、缺陷位置等，支持质量回溯。

自动化与智能化

超差报警、数据存储、热膨胀系数修正等功能，提升生产可控性。

远程操控系统保障人员安全，减少人为误差。

大口径测径仪实现螺旋钢管外径尺寸的高精度、自动化检测，提升生产效率与质量稳定性。
