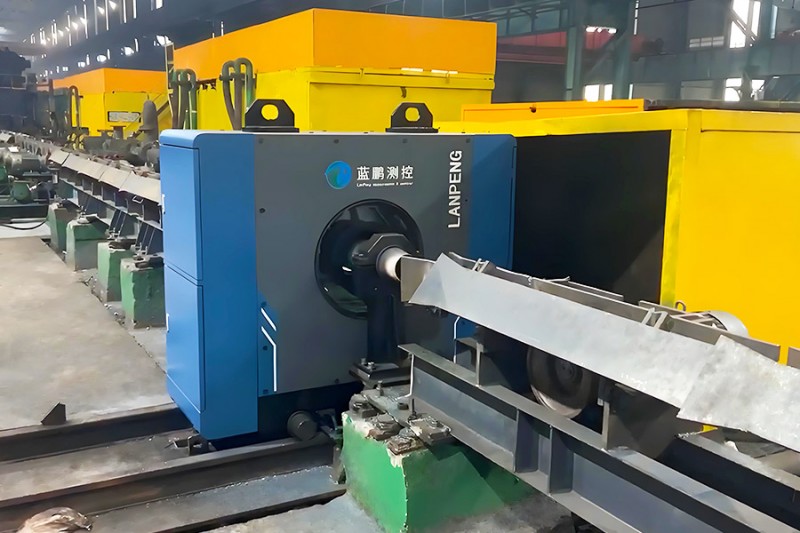

对于生产大棒的轧钢行业，产品外径尺寸过大，通常使用固定式四轴测径仪来进行尺寸检测，仅采用四轴的测量方式，并不能覆盖360°全方位检测，这时可采用JG02Z-XY400旋转式光电测径仪，解决了尺寸大与检测全面的问题。

旋转式光电测头测量原理

对于大直径的棒、管材，采用的是双镜筒测头测量。双镜筒测头是指由2套发射镜头和2套接收镜头组成的光电测量系统。

2套发射镜头分别发射出平行光射向2套接收镜头，通过接收镜头内的透镜使平行光束在光电转换元件CCD芯片上成像。当2束平行光内放入被测物时，在光电转换元件的像上就会出现阴影，设其宽度分别为L1、L2。经过对光电转换元件发出的电信号的处理和计算可以得出L1、L2所对应的尺寸A1、A2，A1加A2再加上两个镜头之间的净间距B即可得出被测物的尺寸D。

本文介绍的大棒旋转式测径仪为双轴间距可调双测头技术的测径仪，当其进行360°旋转测量时，对大棒进行全方位检测，当其测头呈水平垂直状态分布时，还可以对方钢、角钢两个边长或扁钢的宽度厚度进行检测。

技术参数

1）测量范围（mm）：φ50～φ380；

2）测量精度（mm）：测量圆钢直径≤±0.05；

方钢边长≤±0.05；

重复性（mm）0.005；

3）电源电压（V）：AC220V，50Hz，AC380V，50Hz；

4）测量频率（Hz）：2000（即每秒测量2000个截面）；

5）测头数量：2组（可同时测量2组数据）；

6）测量方式：旋转式。旋转速度（rpm）60；

7）允许被测物速度（m/s）：不限；

8）系统总功率（kW）：≤15；

9）预留通讯接口：RS485串口，TCP/IP网络接口；

10）数据传输方式：无线传输/有线传输（可选）；

11）设备外形尺寸（mm）：

测径仪约1950×550×1700（L×W×H）；

控制柜约 650×800×1000（L×W×H）；

LED显示屏约1550×100×1070（L×W×H）。

大棒旋转式测径仪通过光电测量技术与旋转测量的结合，实现了测量范围的灵活扩展与高精度保持。使其成为工业制造、科研实验等领域的关键检测工具。
