1.工作原理

o智能测径仪通常采用光电测量原理。它一般会有多个光电传感器（例如激光传感器或 CCD 图像传感器），这些传感器环绕在套管的圆周方向。当套管通过测径仪的测量区域时，传感器发射的光线照射在套管外表面，然后光线反射回来被传感器接收。根据光线的传播时间、角度变化或者光强变化等信息，通过光学三角测量法或成像分析等技术，计算出套管在各个方向上的外径尺寸。

o以光学三角测量法为例，传感器发射的光线与接收反射光的角度是固定的。当套管外径不同时，反射光的位置会发生变化，根据这个位置变化和已知的几何关系，就可以精确计算出外径尺寸。就像在一个三角形中，已知两个角和一条边，通过三角函数就可以计算出其他边的长度，这里的边长度就对应着套管的外径尺寸。

2.设备安装与校准

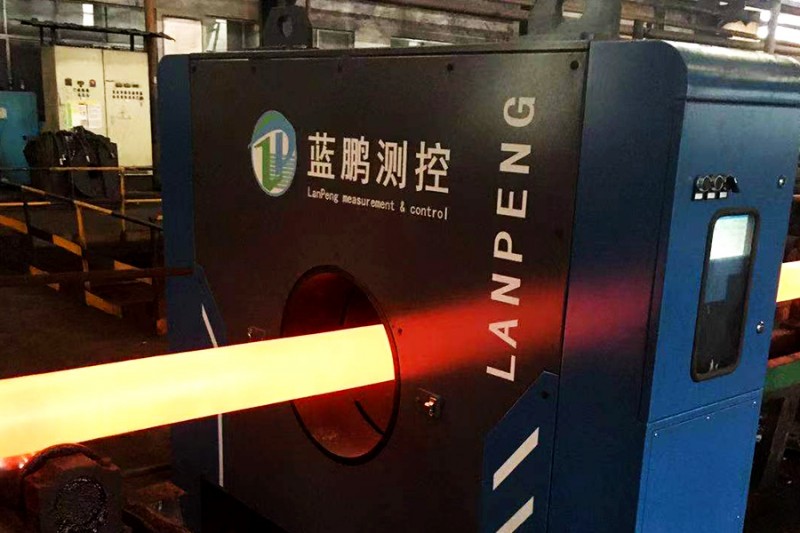

o安装位置：智能测径仪需要安装在石油表层套管的产线轨道上方或者一侧，确保套管在生产过程中能够顺利通过测量区域。安装时要保证测径仪的中心轴线与套管的中心轴线尽量重合，这样才能保证测量的准确性。

o校准过程：首先，需要使用标准校准棒对测径仪进行校准。标准校准棒的外径是已知的高精度尺寸，将校准棒放置在测量区域，按照设备的操作手册，调整测径仪的参数，使测量结果与校准棒的实际外径一致。同时，还要对传感器的位置和角度进行微调，确保各个传感器之间的测量一致性。此外，还需要根据套管的实际生产速度和材质等因素，对测量的时间间隔和数据处理算法等进行设置。

3.测量过程

o当石油表层套管在产线上移动到智能测径仪的测量区域时，测径仪的传感器会自动开始工作。传感器同时从多个方向对套管进行外径测量，获取的信号被传输到数据处理单元。数据处理单元会对这些信号进行实时分析和计算，得到套管在各个测量点的外径数值。这些数值可以在设备的显示屏上显示出来，并且可以通过数据接口将测量数据传输到上位机或者控制系统，以便进行进一步的数据分析、质量控制和记录存储。

o例如，在一个连续生产的产线上，套管以一定的速度匀速通过测径仪，测径仪每秒可以进行多次测量，记录下每个套管不同位置的外径数据，从而实现对整个套管长度方向上外径的动态监测。

4.数据处理与质量监控

o数据处理：智能测径仪测量得到的数据可能会包含一些噪声或者误差，需要通过数据处理算法进行滤波和修正。例如，可以采用均值滤波算法，对多次测量的结果进行平均处理，减少随机误差的影响。同时，还可以根据套管的生产工艺和质量标准，设置外径尺寸的上下限报警值。

o质量监控：当测量的外径数据超出设定的公差范围时，测径仪可以发出报警信号，如声光报警。并且，通过与产线控制系统相连，还可以实现对不合格产品的自动分拣或者标记，以便后续的质量追溯和处理。这样就能够有效地保证石油表层套管的外径质量，满足生产和使用的要求。
