简介：

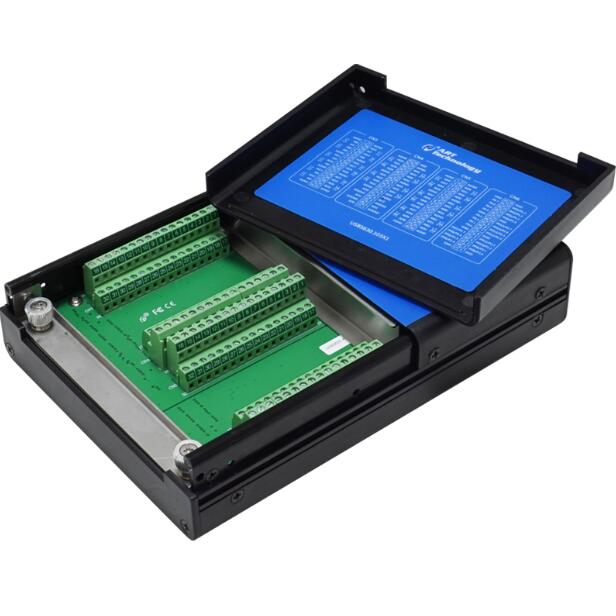

USB5631 是一款多功能数据采集卡。该板卡提供 32 路模拟量单端输入或 16 路差分输入，2 路
模拟量输出，8 路数字量输入输出，8 路 PFI，1 路 32 位多功能计数器。本板卡的主要应用场合为：
电子产品质量检测、信号采集、过程控制、伺服控制。
性能描述：
USB5631 系统框图主要由模拟信号调理电路、ADC 模块、DAC 模块、自校准模块、数字信号
保护电路、FPGA 控制模块、10/100M 自适应 PHY、EZ-USB 模块组成。
模拟信号调理电路实现对多通道输入进行选择、放大、滤波、差分转单端，把输入信号转换到
匹配 AD 采集范围的信号。
AO 部分的模拟信号调理电路实现对 DAC 输出进行放大、阻抗变换等功能。
数字信号保护电路实现对数字输入输出信号进行电平转换、过压限流保护等功能。
10/100M 自适应 PHY 与 EZ-USB 模块实现网口及 USB 总线的通信功能。
产品参数：
总线类型 | USB 2.0或以太网 |
连接器可选 | USB5631-D为采集卡本身自带端子版本 USB5631-V为采集卡带68芯插头引出版本 |
AD模拟量输入 | ADC分辨率 | 16位(Bit) |
输入通道 | 32路单端、16路差分 |
输入量程 | ±10V、±5V、±2.5V、0～10V 、0～5V |
采样方式 | 异步采样 |
校准方式 | 软件自动校准 |
采样率 | 单通道：采样频率高达500 KSps 多通道：各通道采样频率高达=500 KSps / 设置的采样通道总数 |
存储器深度 | 8K字（点）FIFO存储器 |
采样模式 | 按需单点采样、有限点采样、连续采样 |
触发源 | 软件强制触发、模拟触发、数字触发 |
程控增益 | 1倍、2倍、4倍、8倍 |
时钟源 | 内时钟、外时钟 |
DA模拟量输出 | 输出通道 | 2路 |
转换精度 | 16位 |
采样方式 | 同步输出 |
输出量程 | 0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V |
转换速率 | 单通道高达1MSps，多通道高达500KSps |
存储器深度 | 8K字（点）FIFO存储器 |
采样模式 | 按需单点采样、有限点采样、连续采样 |
触发源 | 软件强制触发、模拟触发、数字触发 |
数字量输入输出/PFI | 通道数 | 共16路； 8路DIO（P0.<0..7>）， 8路PFI（PFI<0..7>/P1，PFI<8..15>/P2） |
电气标准 | TTL兼容 |
方向控制 | 可独立配置为输入或输出 |
单通道驱动能力 | 24mA |
计数器 | 通道数 | 1路 |
分辨率 | 32 bits |
时钟输入频率 | 高达2MHz |
电气标准 | CMOS兼容 |
