PH调节装置选型说明及参考资料

（上海水王测控科技有限公司）

在很多生产工艺过程中，都需要进行pH值控制，而本系统设备正好能自动完成pH值的加药、控制。一般来说，本控制系统及设备主要由pH传感器、pH工业在线监控仪、控制箱、精密加药泵及加药箱五大件组成，其工作原理为:首先由pH传感器检测到中和池或化工反应釜中液体的pH值，并传输给pH监控仪，再根据生产工艺的要求，在pH监控仪上设定高、低控制点，pH监控仪将输入的pH信号和高、低设定值进行比较后输出开关信号或比例控制信号给控制箱，由控制箱去调节控制计量泵加酸液或者碱液。本系统不需要人员操作，自动控制，从而大大提高了加药的精度和工作效率，保障了生产工艺的稳定和人员的安全。本系统自带4-20mA输出，可接入PLC系统综合控制，本系统主要适用于化工、污水、电镀、发酵等行业。

1， SW/B-PH-Ⅰ型酸碱调节控制装置是最基本和最经济的中小型酸碱控制系统，其主要包括PH传感器、PH控制仪、系统电控箱、精密加药泵和加药箱及液位浮球开关等部分组成，可广泛应用于药剂投加量不大的化工反应釜酸碱控制，水处理中和投药等过程，系统具有结构简单、经济实用、易维护、应用面广泛等特点，并具有无药液报警，液体混合搅拌控制功能等。系统的测量精度为±0.01pH,控制精度±0.5pH。

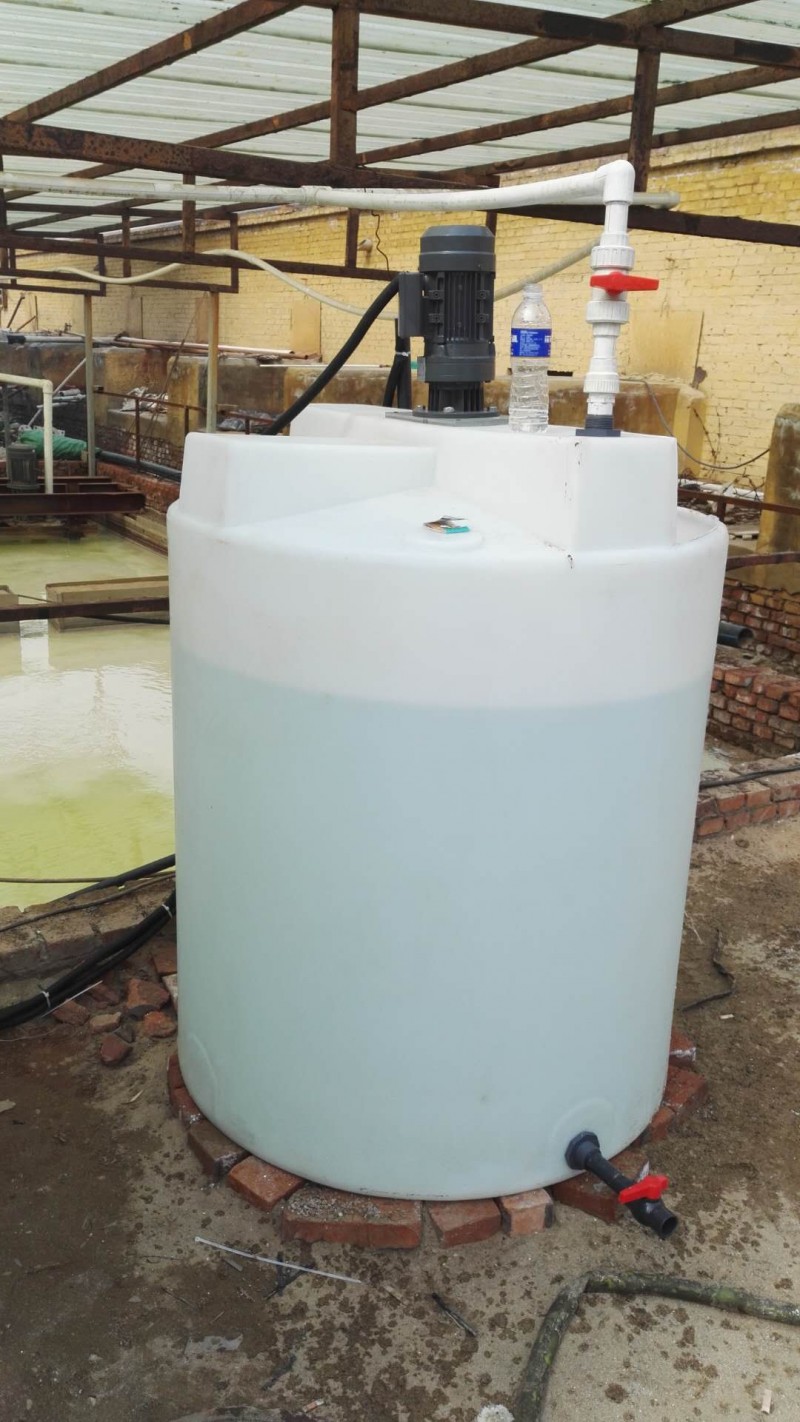

2，  常规PH控制系统安装示意图如下：

3，装置选型注意事项：

（1）     请确定需要被中和处理的水量大小、最大酸/碱度（PH值）、此事项是为了测算最大投酸量或者投碱量

（2）     请确定被处理水中无氟离子等容易腐蚀PH玻璃电极的水质情况

（3）     请确认加药点的位置，例如是向管道里面带压投加还是向敞口容器或者水池里面投加，此事项是为了选择投药泵的投加压力

（4）     请确认即将使用的仪表电控箱的安装位置，是挂壁式还是自带安装框架；仪表电控箱安装位置确定好了，加药点位置也已确定了，则可以测算PH电极电缆线的长度，此处关系到测量准确性的问题

（5）     请确认需要投加的酸液或者碱液浓度，多久需要人工补充药液等，此处关系到药箱大小的选择；药液所在的药箱是否配置混合搅拌设备，加药点所在的敞口容器是否需要配置混合搅拌设备，如是向管道内投加酸液或者碱液，是否需要配置管道混合器等等。

（6）     请估算安装使用环境的腐蚀性气体或者酸雾存在与否、温湿度状况是否异常、电磁场干扰等例外情形，以备我方更可靠的选择有关设备与备品备件。
