产品应用：

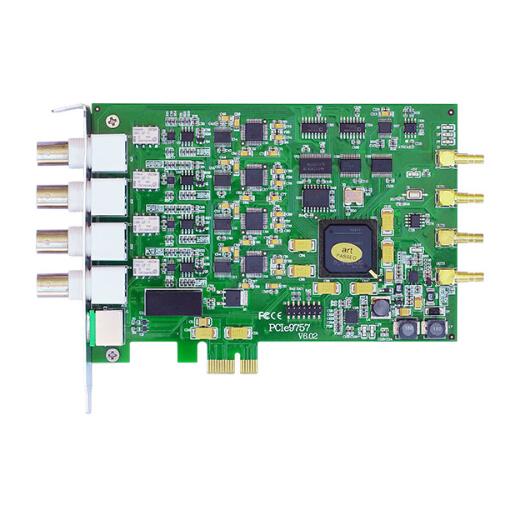

PCIe9757 卡是一款 PCI Express 总线的数据采集卡，总线类型：PCIe 1.1 X1，兼容PCI Express2.0总线接口标准，能够实现高速数据传输，适用于实验室振动状态在线监测、噪声试验、温度试验、环境试验、低速风洞试验等较低速动态信号的实时记录采集。它的主要应用场合为： ■ 无线通讯 ■ 雷达/声纳 ■ 超声 ■ 图形成像

规格参数：

AD 模拟量输入功能

注：括号中的单词为软件中的 AD 参数

◆ 转换器类型：AD7671 ◆ 输入量程：±10V、±5V、±2.5V、0～10V、0～5V ◆ 转换精度：16 位(Bit) ◆ 采样频率(Frequency)：z高 3～800KHz 注释：各通道实际采样速率=采样速率（同步采集） ◆ 物理通道数：4 通道同步 ◆ 板卡时钟：40M ◆ 分频系数：50～2 32，32 位宽 ◆ 模拟量输入方式：双端模拟输入 ◆ 通道切换方式：4 通道 4 芯片独立工作 ◆ 数据读取方式：非空和半满查询方式、中断方式、DMA 方式（此方式速度z高）◆ 存储器深度：64K 字（点）FIFO 存储器 ◆ 存储器标志：满、非空、半满 ◆ 时钟源选择（OutClockSource）：板内时钟和板外时钟软件可选 ◆ 触发模式（TriggerMode）：软件内部触发、硬件外部触发 ◆ 模拟量触发源软件可选(TriggerSource)：ATR 触发、DTR 触发、CONVST_IN 信号◆ 触发类型：边沿触发、脉冲（电平）触发 ◆ 触发方向：正向触发、负向触发、正负向均触发 ◆ 触发电平（TrigLevelVolt）：0～10V ◆ 模拟量触发源(ATR）输入范围：0～10V ◆ 触发源 DTR 输入范围：标准 TTL 电平 ◆ AD 转换时间：≤1.25μs ◆ 软件自动校准 ◆ 支持多卡同步 ◆ 模拟输入阻抗：10MΩ ◆ 工作温度范围：0℃ ～ +70℃◆ 存储温度范围：-40℃ ～ +85℃

其他指标 ：

板载时钟振荡器：40MHz
