长按开关机复位芯片国产电子开关ICSOT23-6电源开关芯片
2023-02-07 14:58130
信息概况
  • 价格：￥0.00/PCS
  • 品牌：丽晶微电子
  • 工作电压：2.2V~5.0V
  • 型号：ECJ22091-705ED6
  • 封装：SOT23-6
  • 起订：3000PCS
  • 供应：100000PCS
  • 发货：3天内
发送询价
深圳市丽晶微电子科技有限公司
进入商家主页

ECJ22091-705ED6长按1.5秒开关机

一． 功能说明

工作电压：DC 2.4-5.0V。一路按键输入控制，两路高电平同步输出（可二选一）。

上电负载不工作，OUT1 OUT2为低电平。长按按键1.5秒开机，OUT1 OUT2输出高电平，再长按按键 1.5 秒关机，OUT1、OUT2输出是低电平。

二． 电气参数（VDD=5.0V  TA=25℃）

参数

符号

z小值

典型值

z大值

单位

条件

工作电压

VDD

2.2

3.0

5.0

V

FINST=1MHz @ I_HRC/4

工作电流

IOP



0.5



mA



静态电流

ISTB





2

uA

FLOSC=32KHz @ I_LRC/4

驱动电流低电平输出

IOL



13



mA

VOL=1.0V

驱动电流高电平输出

IOH



-11



mA

VOH=2.0V

工作温度

TA

-10

25

85

℃



储存温度

Tstg

-25

25

125

℃





三． 封装脚位图（SOT23-6）

undefined

管脚号

符号

功能描述

1

OUT1

信号输出，高电平有效

2

GND

电源负

3

KEY

触发开关

4

OUT2

信号输出，高电平有效

5

VDD

电源正

6

NC

悬空

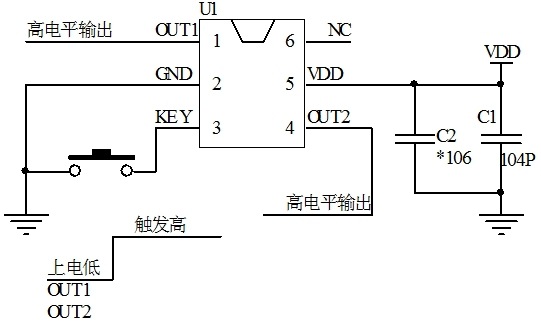

四． 电路图参考

undefined

主控推LED应用图



*C2电容可根据电源实际需要调整或省略

五． 封装尺寸图（SOT23-6）

undefined



六． 版本说明

版本

日期

描述

ECJ22091-90DE54

2022/6/25

V01初版

ECJ22091-705ED6

2022/7/15

触发时间3S改成1.5S
