国产开关电源芯片 sot23-6低功耗开关IC 6脚轻触开关
2023-02-07 14:54103
信息概况
  • 价格：￥0.00/PCS
  • 品牌：丽晶微电子
  • 工作电压：2.2V~5.0V
  • 型号：EJ2130E-DDC9E4
  • 封装：SOT23-6
  • 起订：3000PCS
  • 供应：100000PCS
  • 发货：3天内
发送询价
深圳市丽晶微电子科技有限公司
进入商家主页

EJ2130E-DDC9E4  电子开关芯片

一． 功能说明

轻触开关控制，上电初始状态OUT1输出低电平,OUT2输出高电平；触发按键后，OUT1 输出高电平,OUT2输出低电平，再次触发，输出电平翻转。

二． 电气参数（VDD=5.0V  TA=25℃）

参数

符号

z小值

典型值

z大值

单位

条件

工作电压

VDD

2.2

3.0

5.0

V



工作电流

IOP



3



uA

VDD=3.0V输出悬空

静态电流

ISTB



3



uA

 VDD=3.0V

驱动电流低电平输出

IOL



13



mA

VOL=1.0V

驱动电流高电平输出

IOH



10



mA

VOH=2.0V

工作温度

TA

-10

25

70

℃



储存温度

Tstg

-20

25

100

℃





三． 封装脚位图（SOT23-6）

undefined

管脚号

符号

功能描述

1

Key

触发开关

2

GND

电源负

3

OUT1

输出1，高电平有效

4

OUT2

输出2，低电平有效

5

VDD

电源正

6

NC

悬空

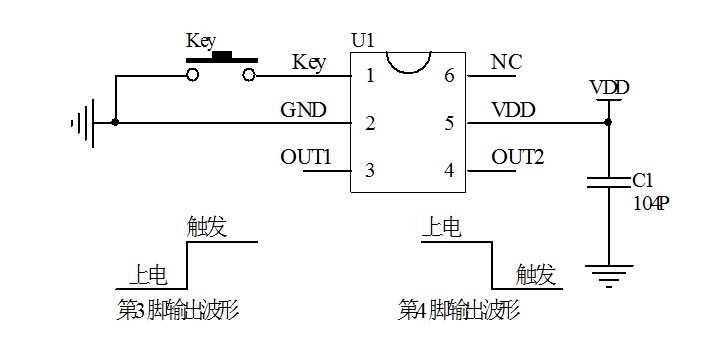

四． 电路图参考

undefined



推LED应用图



五． 封装尺寸图（SOT23-6）

undefined



六． 版本说明

版本

日期

描述

EJ2130E-DDC9E4

2022/8/31

V01初版
