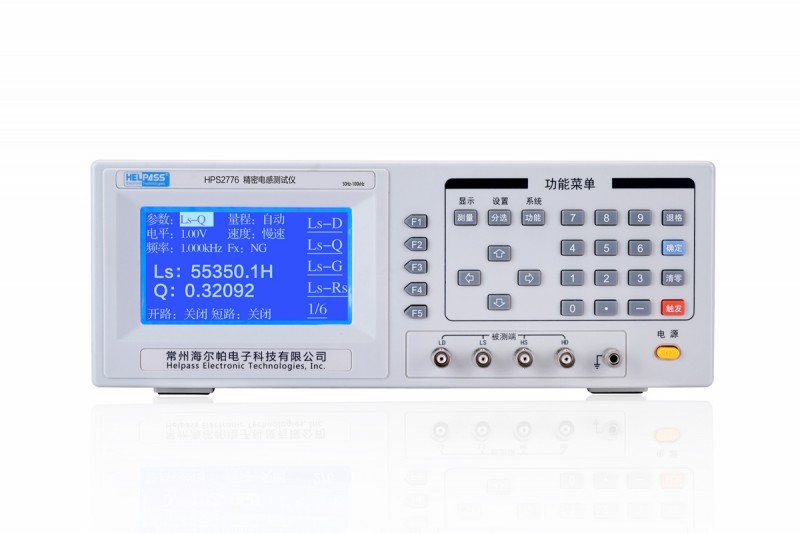

HPS2776型精密高频电感测试仪是海尔帕科技推出的新一代元件参数测试仪器，本产品集成了海尔帕在电感测试领域的多年成熟经验以及在该领域的新测试技术。强大的测试功能和优越的测量性能使HPS2776跻身于国际同类高水平，结合以低廉的价格将给予广大用户超值的享受。该产品可提供稳定的6位测试分辨率，高达30次/秒的测量速度、9级精细量程、恒定的30Ω或100Ω源内阻及灵人性的操作方式, 可满足生产线质量保证、进货检验及实验室高精确度测量要求。该产品提供的HANDLER及RS232C接口为仪器使用于元件自动分选系统、与计算机通讯及测试过程纪录创造了良好的条件。
性能特点
v 240×128点阵图形LCD显示
v 人性化操作界面、操作简单
v 高测量稳定性、准确性
v 快速度可达30次/秒
v 测试电平监视功能
v 测量状态及参数的保存与自动调用功能
v 键盘锁定功能
v 专业的RS232通讯接口和Handler通讯接口
|
产品型号
|
HPS2776
|
|
性能指标
|
|
显示器
|
超大液晶显示
|
|
显示位数
|
6位读数分辨率
|
|
测量功能
|
|
测量参数
|
Ls, Lp Z, Rs (ESR), Rp, ,θ(Deg), θ(Rad), X, G,Y, B , Q
|
|
基本精度
|
0.05%
|
|
测量速度
|
快速: 30 次/秒，中速: 10次/秒，慢速: 2 次/秒
|
|
等效电路
|
串联，并联
|
|
量程方式
|
自动，手动
|
|
触发方式
|
内部，手动，外部，总线
|
|
平均次数
|
1-255次
|
|
校正功能
|
开路 / 短路扫频清零
|
|
测量端
|
四线制（2个检测端和2个驱动端)，5端
|
|
显示方式
|
直读，绝对偏差∆ABS、相对偏差∆%和分选结果
|
|
测试信号
|
|
测试频率
|
50Hz,60Hz,100Hz,120Hz,
1kHz,10kHz, 20kHz, 40kHz,
50kHz, 100kHz （共10个频点）
|
|
测试电平
|
0.1 Vrms, 0.3 Vrms和1 Vrms
|
|
输出阻抗
|
30Ω，100Ω
|
|
测量显示范围
|
|
Ls, Lp
|
0.00001µH －99.9999kH
|
|
Z, Rs , Rp, X
|
0.00001Ω －99.9999MΩ
|
|
Y, G, B
|
0.00001µS －999.999 S
|
|
θ(Deg)
|
-179.999° －179.999°
|
|
θ(Rad)
|
-3.14159 －3.14159
|
|
Q
|
0.00001 －99999.9
|
|
Δ%
|
-999.999% －999.999%
|
|
分选和接口
|
|
分选功能
|
内建比较器：十档：（九档合格，一档不合格），另有一个附属档
|
|
讯响
|
OFF,IN,HI,LO(音量可调）
|
|
极值设定方式
|
绝对数值输入上下限数值,百分比输入上下限+标称值
|
|
接口配置
|
RS-232C接口/HANDLER/USB Device/GPIB（选件）
|
|
一般规格
|
|
操作环境
|
0°C －40°C ，≤90%RH
|
|
电源要求
|
198V －242V(AC），47.5Hz －63Hz
|
|
功耗
|
≤30 VA
|
|
尺寸
|
335 mm(宽) x 120 mm(高) x 320 mm(深)
|
|
重量
|
2.5kg
|
应用
l 电感器、电阻器、变压器、芯片组件和网络元件等半导体元件阻抗参数测量
l 铁氧体、磁芯、非晶体、软磁材料和其它磁性材料的管理
l 印制电路板、继电器、开关、电缆、电池等的阻抗测量
