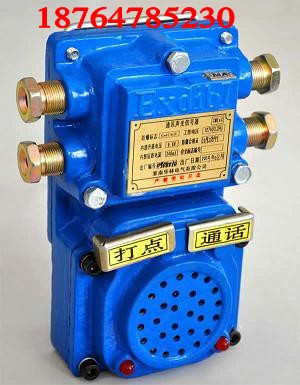

KXH127型矿用声光组合信号器,打点信号器

为什么要选择我们家的产品？为什么要选择我们家的产品。因为我们自己生产，自己销售。我们为你省去中间环节，我们给你最大利润。来这里吧，我们顺达欢迎你。

20年的生产厂家，值得您的信赖，产品以质取胜，品种齐全，一定让您满意！

一、概述

KXH127型矿用隔爆兼本质安全型声光信号器，主要用于煤矿井下含有煤尘及爆炸性气体的工作场所。电源电压为127V。通过电源连线实现载波对讲。由矿用防潮扬声器和高亮发光二极管实现声光信号。

二、正常工作条件

a、大气压力: 80-106kPa；

b、海拔高度不超过2000 m；

c、环境温度-10℃～+40℃；

d、相对湿度:≤95 % (+25℃)；

e、大气压力: 80kPa～106kPa；

f、无显著振动和冲击；

g、无破坏绝缘的气体或蒸汽；

h、无滴水或液体侵入；

r、产品用于瓦斯、煤尘等爆炸性气体环境中；

三、产品执行标准及特征：

 1、执行标准：GB3836-2000；GB/T2423-2001, GB4208－1993,                         MT209-90 , MT/T287-1992.

2、防爆型式：矿用隔爆兼本质安全型；

3、防爆标志: Exd[ib]I；

 4、型号含义

                     产品类型代号，矿用信号设备

四、特点

1、该产品接线简单，易维护，使用方便；

2、通讯采取调频动力载波，抗干扰能力强，传输距离远，通讯效果好。产品机芯采用环氧封装，防湿防振使用寿命长。

3、信号发送:按下本台防爆腔内的打点发送按钮，可向本台和联机的各台发出音频联络信号(打点)；

4、信号接收:联机各台可通过电源线载波接受任一台发送的信号，通过扬声器发出大于63dB（A）声响信号，并通过发光二极管发出在20米以内可见的光信号。

5、单工对讲:本装置在不改变现有煤矿隔爆型信号装置和电源接线方式的情况下，各台通过电源线载波实现单工对讲通讯功能。

五、技术参数

六、工作原理

   1、工作原理图

a、发送声光信号功能:

如图所示: A#、B#为电源接线柱,C#为信号接线柱。按下打点按钮，所有联机各台C#与B#接线柱通过光耦构成回路。集成块U1B得电工作，发出声音信号送给扬声器并使LED点亮，并通过电源线发送 200kHz载波声光信号。

b、受话功能: 受话集成块U2的电源通过变压器B1获得，在没有按下通话按钮时，受话集成块U2有电。其它台发送的声光信号经电源载波，通过变压器L1的线圈与L2耦合，L2次级感应到的音频信号，经U2放大后送给扬声器Y实现受话功能。

C、单工通讯功能:

按下通话按钮, U3得电，声音经话筒MC送给U3。放大后的音频信号，通过变压器L2次级与初级耦合，Ll线圈感应到的音频信号，通过电源线载波，发送到其它各台，实现单工通讯功能。

七、安装、使用:

a、打开隔爆腔前盖，按下图接线接线柱A#、B#接电源127V 经熔断器介入本产品。C#接其它台C#，芯线接地。

   b、系统接入电源后即可使用(使用4×l.5平方橡套电缆)。

c、如果接线不对时，会发出噪音或打点声，此时只需将其中一台A#、B#接线对调即可。

d、发送信号：按下信号按钮，本台与联机的各台同时发出声光信号。

e、通话：按下通话按钮，对着话筒发送语言，其它各受话方可听到本台发送的声音。松开通话按钮，可接受其它各台发送来的声音。
