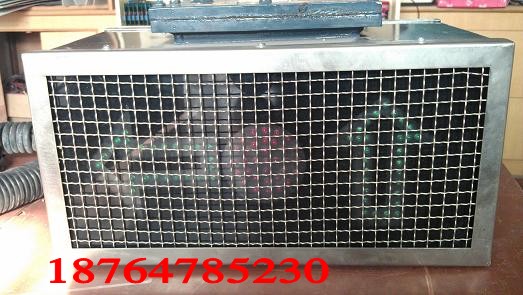

KXH127C矿用隔爆兼本安型岔位指示器

为什么要选择我们家的产品？为什么要选择我们家的产品。因为我们自己生产，自己销售。我们为你省去中间环节，我们给你最大利润。来这里吧，我们顺达欢迎你。

20年的生产厂家，值得您的信赖，产品以质取胜，品种齐全，一定让您满意！

1.1 产品特点

   KXH127C矿用隔爆兼本安型岔位指示器（以下简称岔位指示器），为矿用隔爆兼本质安全型，适用于煤矿井下有瓦斯及煤尘爆炸危险的轨道线路道岔,配接轨道传感器后,工作状态根据轨道道岔位置，发出语言提示和光显信号，作为道岔位置指示，警示行人或车辆避免事故发生。本产品主回路为隔爆电路，灯光显示和语言报警喇叭为本安回路。

1.2防爆型式、防爆标志

防爆型式：矿用隔爆兼本质安全型

防爆标志：Exd[ib]I

1.3本产品执行标准

GB3836.1-2000     爆炸性气体环境用电气设备   第1部分: 通用要求

GB3836.2-2000     爆炸性气体环境用电气设备   第2部分: 隔爆型“d”

GB3836.4-2000     爆炸性气体环境用电气设备   第4部分: 本质安全型“i”

MT287-1992 煤矿信号设备通用技术条件

Q/HRJD03—2009 KXH127C矿用隔爆兼本安型岔位指示器

1.5基本参数

1) 额定工作电压：AC 127V

2) 电压适应能力：75%—110%

3) 额定工作电流：AC 0.10A

4）本安参数

a. Uo: DC 12V，Io: 155mA，Co: 0.1uf, Lo: 0.1mH

b. 指示灯：开路电压DC16V，Io: 155mA。喇叭：开路电压AC5.5V，短路电流910.00 mA。

c.传感器：电源DC12V  输出：NPN晶体管e极输出

5）过流保护动作值为155 mA，短路电流稳定值≤155mA。

6） 本产品通过电缆线与交流127V动力线相连接，电缆采用3×1.5mm² 矿用电缆，电缆连接长度为5m,分布电容≤0.1uF/km，分布电感≤1mH/km。

7）语音报警声级强度：≥85dB（A）

8) 光信号应在黑暗中20m处清晰可见。

9) 长期工作制。

1.6使用条件

岔位指示器在下列条件下应能正常工作：

a)海拔高度不超过2000m(80～110)Kpa；

b)环境温度：0℃～＋40℃；

    c)平均相对湿度：不大于95%（＋25℃）；

    d)煤矿井下有甲烷、煤尘爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的场合；

    e)无显著振动和冲击的环境。

2  外形尺寸及重量

外形尺寸：600mm×200mm×250mm

重量：15.5kg

3  结构特征

岔位指示器为隔爆兼本质安全型设计，由隔爆腔、本安腔、电源板、主机板、显示板、防水喇叭构成。隔爆腔与本安腔通过隔爆型组合接线端子连接，壳体两侧为两个进线装置，一个与隔爆腔相连，一个与本质安全腔相连。内腔为隔爆腔，内装有主电路板及接线端子。外腔为本安腔，装有防水喇叭、显示板。
