一、概述

SW-338系列智能八通道液晶安时计智能测控仪是是直流电量测量控制的智能化仪表，用以对直流电量工作的安培小时数进行累计监测，及时掌握溶液主要成分的消耗量及镀层厚度，自动并按设定的安培时周期控制计量泵工作实现溶液成分的补加。本装置采用微处理器进行采样计算，具有精度高、性能稳定、操作方便等特点。广泛适用于电镀、电解、蓄电池、印刷线路板等行业。对实现生产的科学化管理意义重大。

二、主要用途

1、 作为库仑计测量溶液的有效值；

    2、通过安时量及时间的测量，掌握电镀镀层的厚度；

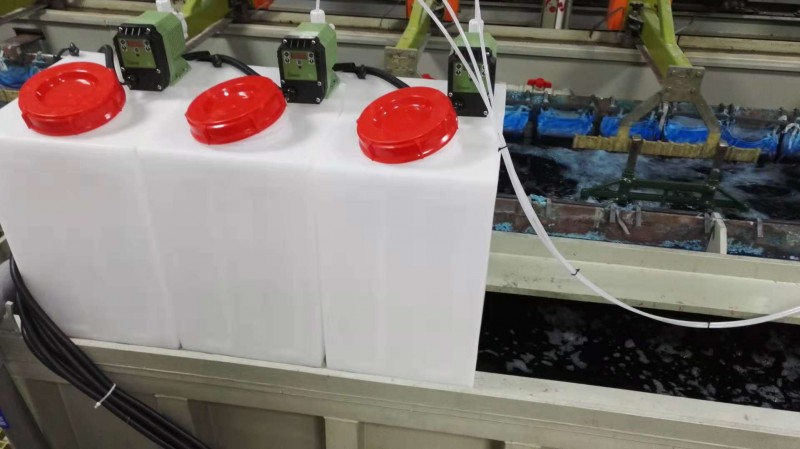

    3、掌握溶液中主盐及添加剂的消耗量，按设定的安时周期控制计量泵工作实现溶液成分的添加；

4、在电解生产中准确控制电解析出量；

5、在电池充放电中，测量充电电量及放电电量。

三、 主要功能

  1、显示功能：实时电流值、周期累计安时数、总累计安时数；，工作时间、报警时间、安时报警。

  2、报警功能：周期累积报警；

    3、输出功能：按设定的安时周期输出继电器延时信号；

4、断电存储：断电时保持原有数据；

5、功能转换：可作为安培小时计或安分钟使用；

6、通讯接口：可配隔离RS232/485输出接口。

7、变送输出：隔离4～20mA、0～10/20mA输出（负载电阻≤250Ω），输出量程对应输入量程。

四、主要技术指标：

基本误差：0.2％FS±1个字

输入信号：分流器信号8路0-75mV、0-50mV、0-100mV，DC0~1A

输    出：继电器输出触点容量  AC220V/3A

报    警：蜂鸣器报警

电    源：开关电源 AC85V～260V  或DC12V DC24V

功    耗：4W

环境温度：0～50℃

环境湿度：<85％RH

尺    寸：160mm×160mm×90mm

开    孔：150×150mm

（本公司仪表自行研发生产，种类多，功能全，如用户可选快速采样，最快可以200次/秒，高精度18位A/D采集，高精度16位D/A输出，输入信号20段曲线修正，满5位显示或6位显示，液晶显示，特殊的输入信号，多个继电器报警蜂鸣器输出，大功率的馈电输出等，订货时注明）
