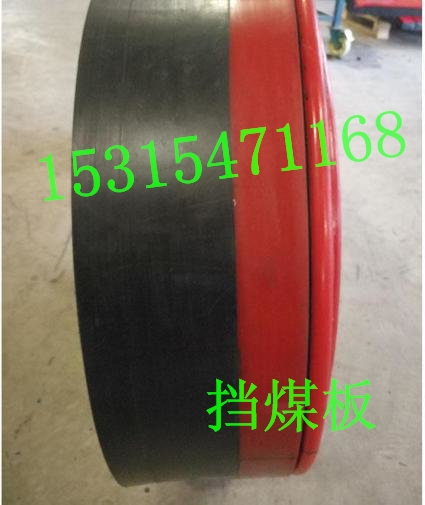

导料槽防溢裙板为双层结构，通过一套快速压紧装置安装在皮带机导料槽的下沿，用于输送带与导料槽之间密封。1、双层密封，内层隔离物料外溢，外层抑制粉尘飞扬。2、在与皮带接触的部位复合聚氨酯层，使用寿命长，不伤皮带。3、快速压紧装置，使安装调整方便快捷

安装说明：1、夹持器和角铝配合使用，每米使用两套夹持器。2、防溢裙板高度可根据导料槽的实际尺寸适当调整。

生产能力：  Y型防溢裙板 150mm-350mm

            T型防溢裙板  150mm-300mm

■双密封防溢裙板技术特点

为解决普通导料槽密封存在的问题，根据皮带运行特点及导料槽结构，双密封防溢裙板，从根本上解决了导料槽两侧洒煤、漏风、跑粉现场，对降低皮带走廊内粉尘浓度起到了重要作用。该装置现场安装如下图。

 双密封防溢裙板技术特点如下：

1、裙板材质：采用聚氨酯与天然橡胶复合而成，与皮带接触部分（起主要密封作用）为聚氨酯。聚氨酯采用粉料浇注而成，比采用挤出工艺制成放入聚氨酯能更优异，使用寿命更长，不伤害皮带。

2、密封效果：防溢裙板采用直板＋裙边双层密封一体化结构，直板紧贴导料槽侧帮，底部与皮带接触，防止物料外溢；裙边外翻起，可在一定角度内旋转，靠橡胶板弹力，自动跟踪皮带，始终与皮带保持紧密接触，密封性能好

3、裙板的裙边密封部分采用单边圆弧过渡，皮带跑偏时，不会伤害皮带及裙边，并能自动恢复原状。

4、导料槽每侧裙板按要求做成一个整体，与导料槽同长，防止接缝处漏风。

普通导料槽密封存在的问题

目前，导料槽两侧密封条多采用普通橡胶皮带切制，通过角钢、楔形锁紧装置等，与导料槽固定在一起。该密封方式存在的主要问题有：

1、使用很短时间后就磨损严重，密封条不能与皮带紧密接触，密封效果差，漏风跑粉现象严重，现场粉尘大，环境恶劣。

2、密封条没有上下变形量。在皮带静止状态下安装的密封条，一旦固定完后，当皮带载料而产生下沉量后，密封条就与皮带产生间隙，洒煤、跑粉现象严重。

3、密封条为单密封，不如双密封效果好。

4、更换密封条工作量大。

。

双密封防溢裙板技术特点如下：

1、裙板材质：采用聚氨酯与天然橡胶复合而成，与皮带接触部分（起主要密封作用）为聚氨酯。聚氨酯采用**粉料浇注而成，比采用挤出工艺制成放入聚氨酯性能更优异，使用寿命更长，不伤害皮带。

2、密封效果：防溢裙板采用直板＋裙边双层密封一体化结构，直板紧贴导料槽侧帮，底部与皮带接触，防止物料外溢；裙边外翻起，可在一定角度内旋转，靠橡胶板弹力，自动跟踪皮带，始终与皮带保持紧密接触，密封性能优异。

3、裙板的裙边密封部分采用单边圆弧过渡，皮带跑偏时，不会伤害皮带及裙边，并能自动恢复原状。

4、导料槽每侧裙板按要求做成一个整体，与导料槽同长，防止接缝处漏风。

 ■双密封防溢裙板安装

通过角铝、夹持器等，快速固定裙板：

1、角铝（40mm×40mm）一次压制成型，材质：全铝，外观漂亮，不生锈，其为圆形柱，锁紧在夹持器内，不脱落。

2、夹持器底座焊在导料槽侧帮外，滑道深入底座内，可使夹持器沿底座适当的左右移动。

3、手动旋转压紧手柄，适当时向上（下）推到底，可对角铝施加足够的压力，保持裙板位置，且压紧手柄不会松动脱落。

4、夹持器采用热镀锌，重量轻，防腐性能好，不生锈。

5、紧固螺栓选用不锈钢304材质，永不生锈，适合阴暗、潮湿、甚至短暂水冲洗环境下使用。

6、安装时，夹持器底座需要用电焊外，其余工序及以后更换裙板，不需要用任何工具，安装、拆卸极为方便、快捷。

 ■双密封防溢裙板规格

1、防溢裙板厚度：16-25mm。

2、防溢裙板宽度：150mm—300mm。

3、防溢裙板长度：根据现场要求，与导料槽等长
