USB101D同步AD采集卡16位4路高速模拟信号采集阿尔泰
2024-03-22 14:495
信息概况
  • 价格：￥0.00/块
  • 品牌：阿尔泰科技
  • 总线类型：USB总线
  • 产品型号：USB101D
  • 采样方式：同步采集
  • 起订：1块
  • 供应：200块
  • 发货：3天内
发送询价
北京阿尔泰科技发展有限公司
进入商家主页

品牌：阿尔泰科技

型号：USB101D

产品概述：

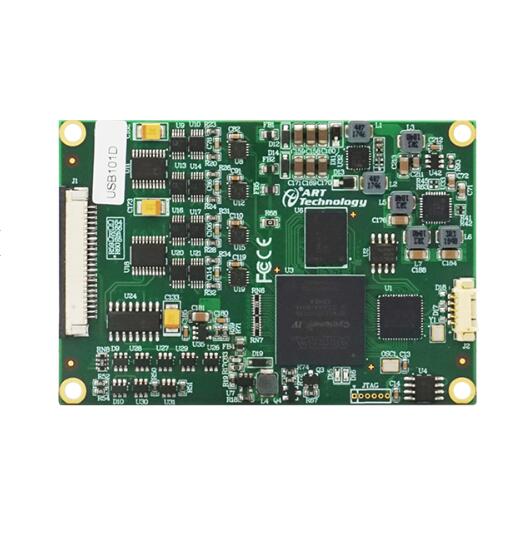

USB101D是一款超小尺寸的AD同步采集卡。该板卡提供4路差分模拟量输入，16位ADC采样精度，灵活的通道转换量程，同时用户可通过多卡级连的方式扩展通道数量。本板卡的主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服控制。

产品参数：

AD模拟量输入

ADC分辨率

16位(Bit)

输入通道

4路差分

输入量程

±10V

过压保护

±12V

校准方式

软件自动校准

采样率

高达1MS/s

采样方式

同步采样

采样模式

连续采样、触发采样、有限采样

耦合方式

直流耦合

触发模式

中间触发、后触发、预触发、硬件延时触发

触发源

软件触发、DTR触发

触发方向

下降沿触发、上升沿触发、上下边沿触发

DTR输入范围

标准TTL电平

程控增益

1、10、100、1000倍

输入阻抗

10MΩ

非线性误差

±4LSB(max)

增益误差

10 ppm/°C(G = 8)

外时钟输入范围

<= 1MHz，TTL电平信号

数据读取与存储

通道切换方式

4通道4芯片独立工作

数据读取方式

USB 2.0

采样模式

有限采样

连续采样、连续触发采样

存储器深度

64M字

DDR2存储器

16K字FIFO

每通道存储深度

8M字（点）



板卡尺寸

80.14mm(长)×55.07mm(宽)
