阿尔泰PCIe9758B多功能采集卡16位5M高速AD采集

2024-02-19 11:416

信息概况

阿尔泰科技

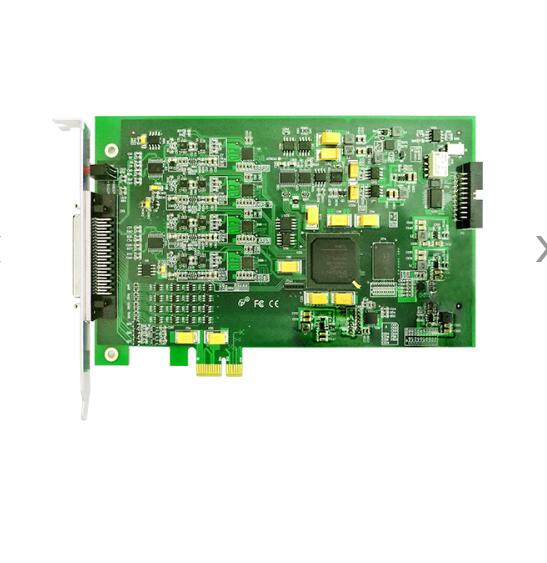

PCIe9758B该板卡是一款多功能数据采集卡。该板卡提供 4 路差分（单端）模拟量输入，16 位 ADC分辨率，z高采样频率 5MS/s，灵活的通道转换量程，同时用户可通过多卡级连的方式扩展通道数量；16 路可编程 I/O。本板卡的主要应用场合为：无线通讯、雷达/声纳、超声、图形成像。

AD模拟量输入	ADC分辨率	16位(Bit)
	输入通道	4通道同步，单端或差分
	输入量程	±5V、±2.5V、±1.25V、±625mV
	采样率	单通道：采样率高达5MSps 多通道：各通道实际采样速率 = 采样速率（同步采集）
	存储器深度	128M字（点）SDRAM存储器
	校准方式	软件自动校准
	耦合方式	直流耦合
	触发源	软件触发、模拟触发、数字触发、同步触发（TRIG触发）
	输入阻抗	10MΩ
	时钟源	内时钟、外时钟、主卡同步10M（用于多卡同步）
DIO数字量输入输出	通道数	16路
	电气标准	TTL兼容
	配置方式	程控I/O方向与状态
	输入范围	0V～5V
	单通道驱动能力高达	25mA@4.5V
	过压保护	-5V~5V
