隙闸阀由阀体、阀座、闸板、支架、阀杆和驱动装置所组成。阀座用橡胶制成，根据产品口径大小有长短之分。阀门开启时，两阀座靠组装的预紧力和阀座前后的压力差，使阀座密封面达到紧密吻合，形成一段对接的短管。使流体畅通无阻，并不外漏，无处堆集沉积物。阀门关闭时，利用阀座的弹性变形，闸板楔入两阀座面之间，切断流体，增加阀座的压缩量，使闸板与阀座之间的密封力增大，既保持闸板的密封，又不影响闸板的启闭。
该产品为开式平板闸阀，自密封结构。阀体两侧装有注入润滑脂的油咀，可减少闸板的摩擦力，降低阀杆升降的轴向力。该产品按压力等级分有1.0； 1.6MPa。1.0MPa阀体采用炭铸铁，1.6MPa阀体采用球墨铸铁。闸板均采用不锈钢板制成。
该产品体积小，重量轻，结构紧凑，操作维修方便，适用于有颗粒或有沉积物的流体管道的用户。该产品在开关过程中有微量外漏，全开或全闭后均无渗漏，因此不能作节流阀使用。

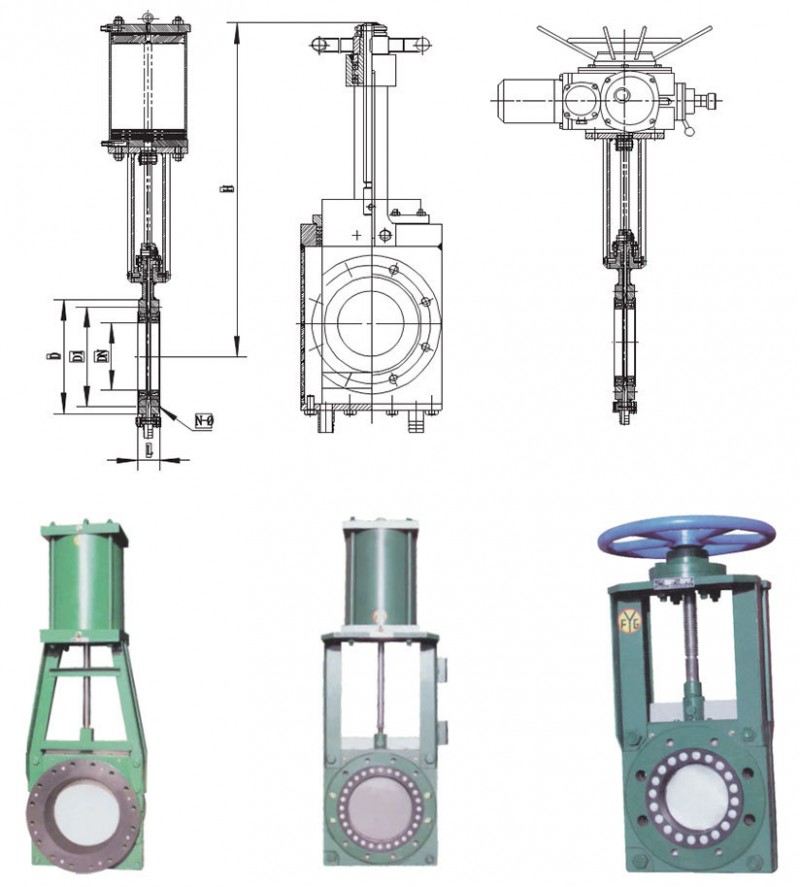

该产品驱动型式：有手动、气动和电动，如图所示。手动阀门：可直接转动手轮，连动阀杆螺母，螺母转动使阀杆升降，带动闸板启闭达到阀门开关的目的。
气动阀门：在阀门上方装有气缸，活塞和活塞杆，活塞杆与闸板连接，同时配有四通换向阀，接通气源后，搬动换向阀的手柄，既可使阀门开启或关闭。气源压力： 0.3~0.6MPa。
电动阀门：在阀门的.上方装有电动装置有专业厂生产制造，用户可根据阀门的工作环境，压力等级，口径大小来选测适应的电动装置。电动装置的转动，拨动阀杆螺母，螺母转动带动阀杆，连接闸板升降，驱使阀门开启或关闭，电动阀门配带电控箱，可以现场操作，也可以远距离操作，实现集中控制。
上述几种驱动型式，用户根据现场的实际工况和要求自行选择，既满足流程要求，又适应现场的操作条件。

主要外形

主要外形
