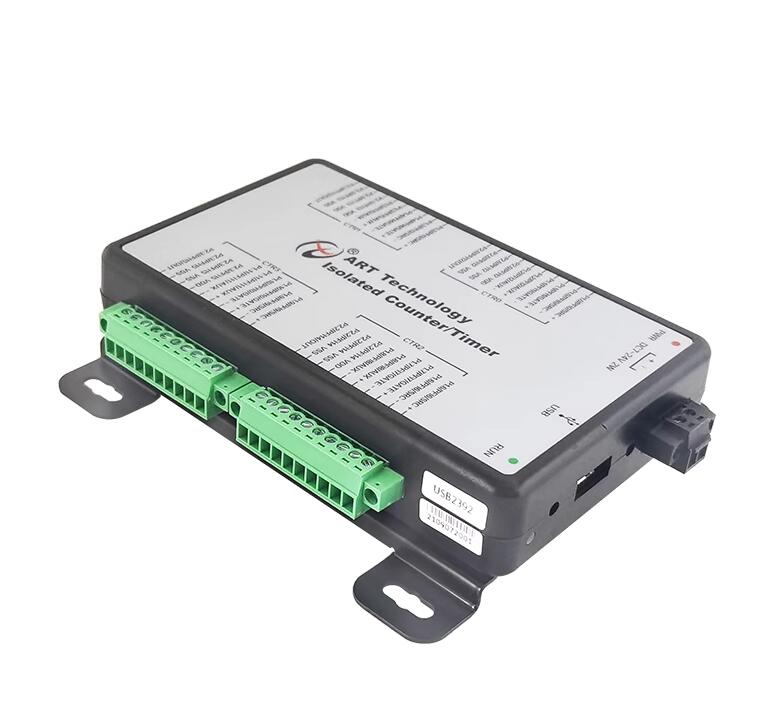

4路隔离计数器

通道数

4路多功能计数器

计数器位数

32位

计数器功能

CI：边沿计数、频率测量、周期测量、半周期测量、脉冲测量、脉宽测量、

双边沿间隔测量、位置测量 (基于增量式编码器)

CO：脉冲输出

z大输入频率

1MHz

z小电平脉宽

500nS

电压范围

0~48V

采样方式

CI：按需单点采样

CO：单点（按需）生成、有限点生成、连续生成

隔离输入

隔离输入通道

12 Line

4路CTR，每路CTR有3组隔离输入

输入信号类型

0~48V的单端、差分信号、NPN/PNP型传感器信号

触发方式

暂停触发

隔离输出

隔离输出通道

4Line

4路计数器隔离输出

输出信号接线方式

Sink方式：

外部供电范围： 5~48V，不能超过60V；

每通道z大开关切换电流：100mA

每通道z大浪涌电流：600mA

z大输出速率

1MHz

z小输出脉宽

1uS

隔离电压

通道间隔离

60 VDC

通道对地隔离

60 VDC
