技术指标

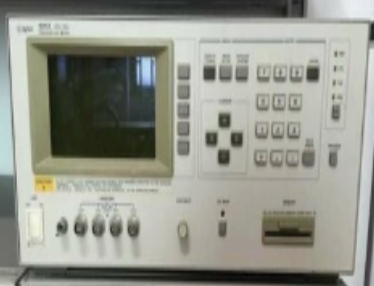

HP4284A Agilent4284A　精密LCR仪表 能指标

频率范围：20HZ—1MHZ

阻抗范围：0.01mΩ-100MΩ

基本测量精度：0.05%

主要 途

测试材料的电导率ρ、介电常数ε、电阻R、电抗X、阻抗Z、导纳Y、电导G、电纳B、电感L、介电损耗D、品质因数Q。

可以完成材料的介电温谱测试，测试温度范围：室温 -1000℃

·电桥 HP4284A0.05%的基本精度，6位数字分辨率

·恒定的V或I测试信号电平

·20Vrms电平选件（选件001）

 Alilent 42841A进给出40Adc

·具有列表扫描测量功能

Agilent 4284A精密LCR测试仪是 于元件和材料测量的价廉物美的仪器。它通过提供精 、高吞吐量的测试方法来改善元件的质量。20Hz到1MHz宽的测频范围和优良的测试信号，使4284A在测试元件时符合通行的测试标准如IEC/MIL标准，且工作在模拟所使的工作条件下。无论在研究开发、生产、质量保证中还是进货检验，4284A都能满足全部LCR测量要求。

电桥 HP4284A技术指标

被测参数 |Z|-θ,|Y|-θ,R-X,G-B,C-D,Q,ESR,G,Rp,L-D,Q,ESR,G,Rp;偏差和%偏差

测量电路模式 串联和并联

量程转换 自动和手动

触发 内部、外部和总线（HP-IB）

延迟时间 0-60.00s以1ms步进

测量终端 四端对

测试电缆长度 标准：0和1m；带选件006时：0、1、2和4m

积分时间： 短、中等和长

取平均： 1-256可程控

测试信号： 20Hz-1MHz±0.01%8610个可选择频率

测试信号方式：

标准： 分别在开路或短路的测量端，而不是在被测件上对选一的电压或电流编程

恒定： 维持被测件上选定的电压或电流，而与器件阻抗和变化无关

测试信号： 电平 标准 恒定

4284A 5mV~2V,50μA-20mA 10mV-1V,100μA-10mA

选件001 5mV~2V,50μA-200mA 10mV-10V,100μA-100mA

直流偏置： 标准：0V，1.5V和2V

选件：0V-±40V

测量显示范围 参数 范围

|Z|,R,X 0.01mΩ-99.9999MΩ

|Y|,G,B 0.01nS-99.9999S

C HP 4284A:0.01fF-9.9999F

L HP 4284A:0.01nH-99.9999kH

D 0.000001-9.99999

Q 0.01-99999.9

θ -180.000°~180.000°

Δ% -999.999%~999.999%

基本测量精度 |Z|,C,L D

0.05% 0.0005

补充特 ：

测量时间： 从触发命令到处理器界面连接器上的结束测量（EOM）输出的典型测量时间

短 40ms

中等 190ms

长 830ms

选件001直流偏流输出 100mA

max

显示器：

LCD点阵显示： 显示被测值，控制设置，比较极限和判决，列表扫描表，自测试信息和信号指示

修正功能 开路/短路误差为0：消除由测试夹具杂散寄生阻抗引起的测量误差

接负载： 利 已校器件作为参考来改善测量精度

列表扫描功能 多可对10个频率或测试信号电平编程。可进行单次测试或顺序测试，当安装上选件001时，还能进行直流偏压测试

比较器

10仓室（ten-bin)分类 于一次测量参数。输入/输出 于一次测量参数

仓室计数： 0-999999

列表扫描比较器： 高/符合/低判定输出 于列表扫描表中的每个测量点

其它功能：

存储/加载：

10个仪器设置可以由内部非易失存储器存储/加载。10个附加设置还能由一个储存卡存储/加载

HP-IB 所有仪器控制设置，被测值，比较极限，列表扫描表和自测试结果

存储器： 存储缓存器能存储多128个测量结果，并经GPIB输出数据，ASCII和64位二进制数据格式

一般技术指标

电源要求 100/120/220V±10%,240V

5%/-10%,47-66Hz

功耗 200VA max

工作温度和湿度 0°~55℃,在40℃时相对湿度≤95%

尺寸 42mm(宽）*177(高）mm*498mm(长）（16.77英寸）*（6.97英寸）*（19.61英寸）

重量：

约16kg (35.2磅）
