潜水污水泵,无堵塞污水泵,无堵塞潜水泵

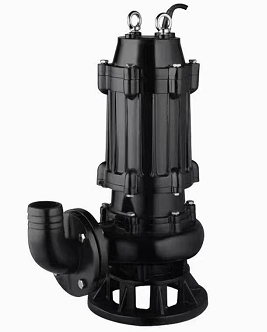

一、WQ型无堵塞潜水污水泵产品概述
JB/T 51JS《潜水污水泵》产品标准中对潜水污水泵规定的使用条件如下。
①主要用于输送含有固体颗粒、短纤维和污物等的污水。当泵叶轮带有切割刃口时，也可用于输送含有长纤维的污水。
②输送介质温度应不超过40℃。
③输送介质的pH值一般为4～10。
④输送介质的固体颗粒含量的体积比一般不大于2%，介质密度小于1200kg／m3。
⑤潜水污水泵潜入水下深度不超过5m。
⑥潜水污水泵*潜入水中应能在规定扬程范围内连续运行。
潜水污水泵有哪些主要系列？
常用的潜水污水泵有WQ系列和QW系列两种。
二、WQ潜水污水泵的铭牌表示哪些内容？
①潜水污水泵的型号及名称、规定流量、规定扬程和电泵的排出口径；电动机的相数、额定电压、额定频率、额定功率、额定电流、同步转速和质量。这部分内容表示这是一台潜水污水泵和它的型号；电泵输出的规定流量和规定扬程以及这台电泵出水管的排出口径尺寸；允许使用的电压：三相为额定电压380V或者单相为额定电压220V、使用电压范围允许上下波动+5%～一10%；额定颇率：50Hz或60Hz;污水污物潜水电泵的额定功率：电泵电动机转轴上的有效机械功率。潜水污水泵在额定频率、额定电压和规定的使用条件下运行时，其性能应符合产品标准的规定。
②潜水污水泵电动机的热分级（原绝缘等级）或温升限值。表示这台潜水污水泵运行时，电动机定子绕组允许的温升限值。定子绕组的温升不超过此限值，潜水污水泵可以长期
运行。
三、WQ潜水污水泵型号意义
潜水污水泵的型号表示方法与小型潜水泵的型号表示方法一样，均由三部分代号组成，代号之间用短模线分开。*部分用大写汉语拼音字母表示潜水电泵的形式和基本特征，其后用数
字表示潜水污水泵的流量；第二、三部分为数字，分别表示潜水污水泵的扬程和额定功率。
产品型号举例：
Q25-15-3表示三相旋流式潜水污水泵（下泵型），流量25m3／h，扬程15m，额定功率3kW；
WQD50-10-3表示三相单流道式潜水污水泵（下泵型），流量为50ms /h，扬程lOm，额定功率3kW,
WQ85-25-15表示三相潜水污水泵（下泵型潜水排污泵），流量为85m3／h，扬程25m，额定功率l5kW；
WQBD7-7-0. 55表示单相闭式潜水污水泵（下泵型），流量为7m3/h，扬程7m，额定功率0.55kW。
三、WQ型潜水污水泵结构简图
序号 | 部件名称 |
|
1 | 底坐 |
2 | 泵体 |
3 | 叶轮 |
4 | 油室 |
5 | 机械密封 |
6 | 清水电机 |
四、WQ型潜水污水泵产品特点
1、潜水污水泵采用*的单叶片式或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍的纤维物质
与直径为泵口径约50%的固体颗粒。
2、潜水污水泵机械密封采用新型硬质耐腐的碳化钨作材料，同时将密封改进为双端面密封，使其长期处于油室内运行，
可使泵安全连续运行8000小时以上。
3、潜水污水泵整体结构紧凑、体积小、噪声小、节能*，检修方便，无需建泵房，潜入水中即可工作，大大减少
工程造价。
4、潜水污水泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元器件，对水泵电机
保护。
5、潜水污水泵可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行保护，提高了产
品的安全性与可靠性。
6、潜水污水泵浮球开头可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
7、潜水污水泵可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水
坑。
8、潜水污水泵能够在全扬程范围内使用，而保证电机不会过载。
9、潜水污水泵有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。
五、 WQ型潜水污水泵性能参数
型号 | 口径
mm | 流量
m3/h | 扬程
m | 功率
KW | 转速
r/min | 效率
% |
WQ25-8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 |
WQ32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
WQ40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
WQ40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
WQ50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
WQ50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
WQ50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
WQ50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
WQ50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
WQ50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
WQ50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
WQ65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
WQ65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
WQ65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
WQ65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
WQ65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
WQ65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
WQ80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
WQ80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
WQ80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
WQ80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
WQ100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
WQ100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
WQ100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
WQ100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
WQ100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
WQ100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
WQ100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
WQ125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
WQ125-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
WQ150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
WQ150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
WQ150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
WQ150-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
WQ150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
WQ150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
WQ150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
WQ200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
WQ200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
WQ200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
WQ200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
WQ200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
WQ200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
WQ200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
WQ200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
WQ200-400-30-45 | 200 | 400 | 30 | 45 | 1480 | 70 |
WQ250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
WQ250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
WQ250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
WQ250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
WQ250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
WQ250-800-12-45 | 250 | 800 | 12 | 45 | 980 | 76 |
WQ300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
WQ300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
WQ300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
WQ300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
WQ300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
WQ300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
WQ350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
WQ350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
WQ350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
WQ350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
WQ350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
WQ350-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
WQ400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
WQ400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
WQ400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
WQ400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
WQ400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
六、WQ型无堵塞潜水污水泵订货须知：
在订货前需要向我们提供高潜水污水泵运用与哪个领域,潜水污水泵输送的液体,潜水污水泵运用工况的实际扬程高度是多少米,水平距离、弯头数量、管径大小,潜水污水泵运用工况的所需流量是多少m3/h,潜水污水泵是否需要配备控制柜及启动方式,潜水污水泵的材质,潜水污水泵的电机是否需要防爆等，以便我公司销售人员为您选择合适的潜水污水泵产品。
