出售 Agilent E4407B 频谱分析仪
欧阳R:13537229325
QQ: 1226365851
Agilent ESA-E系列通用，
便携式频谱分析仪拥有在同等价位上以往无法提供的许多性能，
特点和灵活性。5咱型号可以提供从9kHz到1.5GHz与26.5GHz之间的频率范围。
详细说明

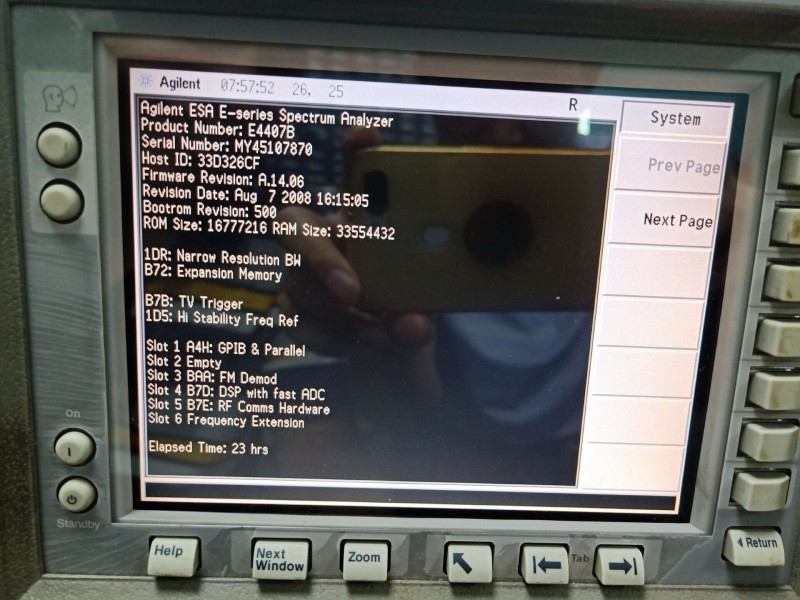

AGILENT E4407B
产品说明：
详细资料：
·测量速度：28次更新/秒
·测量精度：±1dB
·可选用的10Hz分辨事宽滤波器
·机箱可容纳6插槽选件卡
·97dB三阶动态范围
·能在现场使用的坚固，便于携带的机箱
Agilent ESA-E系列频谱分析仪
Agilent ESA-E系列通用，便携式频谱分析仪拥有在同等价位上以往无法提供的许多性能，特点和灵活性。5咱型号可以提供从9kHz到1.5GHz与26.5GHz之间的频率范围。
E4407B技术指标
频率指标
频率范围频段 0
9 KHz - 3.0 GHz(直流耦合）
100 KHz - 3.0 GHz(交流耦合）
1 2.85 GHz - 6.7 GHz
频率基准 （选件1D5）
老化率 ±2×10-7/年 ±1×10-7/年
温度稳定度 ±5×10-6 ±5×10-8
调整率 ±5×10-7 ±1×10-8
频率读出
精度(起始处，终止处，中心处，频标处): ±（频率读数×频率基准误差1+间隔精度+RBW的15%+10
Hz）
频标计数器2
精度2： ±（频标精度×频率基准误差1+计数器分辨率+1Hz×N4)
计数器分辩率 可在1Hz
- 100KHz之间选择
频率间隔：
范围： 0
Hz（零扫频间隔），100Hz×N4到频谱分析仪的频率范围
分辩率： 2
Hz×N4
精度： 间隔的±1%
频率扫描时间
范围： 5ms
- 2000s
间隔=0Hz（选件AYX）： 5ms
- 2000s；20μs- 2000s(RBW≥1KHz)
精度： ±1%
扫描触发： 自激、单次、电源、视频、外部、延迟和选通（选择1D6）
延迟触发范围： 1μs-
400s
分辩率带宽（RBW）
范围： 1
KHz - 5 MHz（-3 dB),按1，3，10顺序分档；9 KHz - 120 KHz（-6 dB)EMI带宽
选件IDR： 增加10，30，100和300
Hz（-3 dB)带宽和200 Hz（-6 dB)EMI带宽
精度： 1
KHz - 3 MHz RBW ±15%
5
MHz ±30%
10
Hz - 300 Hz RBW ±10%
选择性（典型值）-6
dB/-3 dB
10 Hz - 300 Hz(选择1DR) <5:1
1
KHz - 5 MHz <15:1
视频带宽
范围： 30
Hz - 3 MHz6,按1，3，10顺序分档
选件1DR： 1
Hz - 3 MHz6
稳定度噪声边带（1 KHz RBW，30Hz
VBW和取样检波器）
与连续波信号的偏离≥10 KHz ≤
-90 dBc/Hz+20LogN4
与连续波信号的偏离≥20
KHz ≤ -98 dBc/Hz+20LogN4
与连续波信号的偏离≥30
KHz ≤ 100 dBc/Hz+20LogN4
与连续波信号的偏离≥100
KHz ≤ -112 dBc/Hz+20LogN4
剩余调频
1 KHz RBW，1 KHz VBW0 ≤
150×N4Hz pk-pk(100ms)
选件1D5 ≤
100×N4Hz pk-pk(100ms)
选件1DR，1DE ≤
2×N4Hz pk-pk(20ms)
与系统相关的边带（与连续波信号的偏离）
≥30
KHz ≤ -65 dBc+20LogN4
幅度指标
幅度范围
测量范围： 从显示的平均噪声电平至大安全输入电平
输入衰减器范围 0
- 60 dB,以5 dB步进
大安全输入电平
平均连续功率 （输入衰减器≥15
dB)： +30 dBm(1W)
峰值脉冲功率 （输入衰减器≥30
dB)： +30 dBm(1W)
直流 E4401B(75
选件1DP): 100 Vdc
1
dB增益压缩（输入混频器^5上的总功率）
≥50 MHz 0
dBm
≥6.7 GHz -3
dBm
≥13.2 GHz -5
dBm
显示的平均噪声电平（dBm)(输入端匹配负载，0dB衰减，取样检波器，30/1
Hz VBW）
1
KHz RBW 10 Hz RBW（选件1DR） 带前置放大器（选件1D5）时的1
KHz RBW 带前置放大器（选件1DR，1DS）时的10 Hz RBW
400
KHz - 1 MHz ≤-115 ≤-134 ≤-131 ≤-149
1
MHz - 500 MHz ≤+119 ≤-138 ≤-135 ≤-153
500
MHz - 1 GHz ≤-117 ≤-136 ≤-133 ≤-151
1
GHz - 1.5 GHz ≤-113 ≤-132 ≤-129 ≤-147
显示范围
对数刻度： 0,1,0.2,0.5dB/格和1-20
dB/格，按1 dB步进，10格显示
RBW≤300 Hz（选件1DR） 自参考电平起0至-120
dB经校准
RBW≤1 KHz 自参考电平起0至-85
dB经校准
线性刻度 10格
刻度单位 dBm,dBmV,dBμV,V和W
在50
MHz处输入衰减的转换不确定度
衰减设置
0
dB - 5 dB ±3.0 dB
10
dB 参考
15
dB ±3.0 dB
20
- 60 dB（Agilent E4401B) ±（0.1 dB+0.01×衰减器设置）
20
- 65 dB ±（0.1 dB+0.01×衰减器设置）
总幅度精度9±(0.54
dB+ 对频率基准）
射频输入驻波比（在调谐频率上）10 dB衰减
100
KHz - 6.7 GHz ≤1.4:16
分辩带宽转换不确定度（相对于1
KHz RBW，在参考电平上）
10 Hz - 3 MHz RBW ±0.3
dB
5 MHz ±0.6
dB
参考电平
范围 与幅度范围相同
分辩率 对于对数刻度为0.1
dB；对于线性刻度为参考电平的±0.12%
精度（参考电平衰减器设置）
-10
dBm 至 -60 dBm ±0.3 dB
-60
dBm 至 -85 dBm ±0.5 dB
-85
dBm 至 -90 dBm ±0.7 dB
显示器刻度的 真度
对数大累积
0 dB 至 -85 dB ±(0.3 dB+0.01×偏离参考电平的dB数）
0
dB 至 -98 dB(选件1DR） ±(0.3 dB+0.01×偏离参考电平的dB数）
98
dB 至 -120 dB(选件1DR) ±(2 dB+0.01×偏离参考电平的dB数）
对数增量精度
0
dB 至 -85 dB 自参考电平起±0.4 dB/4 dB
线性精度 参考电平的±2%
线性到对数的转换不确定度 在参考电平上为±0.15
dB
对数刻度转换 无误差
寄生响应
二次谐波失真
10
MHz - 500 MHz 10 MHz -500 MHz
对于输入混频器^5上的-30 dBm 音频信号而言，<-65 dBc(+35 dBm SHI)
500
MHz -1.5 GHz 对于输入混频器^5上的-30
dBm 音频信号而言，<-75 dBc(+45 dBm SHI)
1.5
GHz -2.0 GHz 对于输入混频器^5上的-10
dBm 音频信号而言，<-85 dBc(+75 dBm SHI)
>2.0
GHz 对于输入混频器^5上的-10 dBm 音频信号而言(或低于显示的平均噪声电平），(+90
dBm SHI)
三阶互调失真
100
MHz - 6.7 MHz 对于输入混频器-7上的两个-30
dBm音频信号和>50 KHz的间隔而言，<-82 dBc(+11 dBm TOI,+16 dBm典型值5）
>6.7
MHz 对于输入混频器^5上的两个-30 dBm音频信号和>50 KHz的间隔,<75
dBc
其它与输入相关的寄生信号（在频段内）
偏离>30
KHz 对于输入混频器5上的音频信号，<-65 dBc
剩余响应（输入端接匹配负载和0
dB衰减）
150 KHz - 6.7 GHz <-90
dBm
一般指标
温度范围
工作温度： 0℃~+55℃
储藏温度： -40℃~+75℃
EMI兼容性： 传导干辐射扰符合CISPR
pub 11/1900 Groupl ClassA
声频噪声（ISO07779） 声压<40dBa强度<4.6贝尔
用指标
已针对MIL-PRF-28800F class3的环境指标进行定型测试
电源要求
接通交流工作（1线）电压，频率 90~132Vrms,47-440Hz
功耗 <300W
待机（0线）功耗 <5W
直流工作电压 12-20vAC
功耗 <200W
测量速度
测量速率 ≧28次更度/s
远地测量和GPIB传送速率 ≧19次更新
数据存储（额定）
内部 200条示迹或200个状态
外部（软盘） 200条示迹或200个状态
可 的程序存储器 可提供2MB
选件B72 可提供10MB
