R3767CG网络分析仪

信号特性

频率 范围:300kHz~3.8GHz (R3765CG)

300kHz~8.0GHz (R3767CG)

OPT.12/13 (R3765CG):

300kHz~3.8GHz

设定分辨率:1Hz

测量分辨率:&plu  n;0.01ppm

度:&plu  n;10ppm (23+5℃)

温度稳定度:&plu  n;7.5ppm (0~55℃，代表值)

长时间稳定度:&plu  n;3ppm (年，代表值)

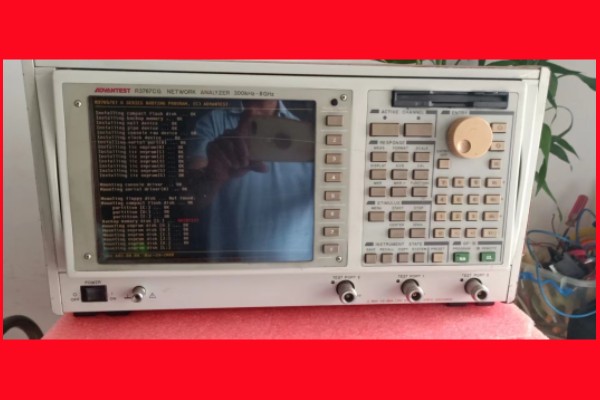

Advantest R3767CG 8G矢量网络分析仪|爱德万网络分析仪|300kHz至8GHz

特点:

 频率范围:300kHz~3.8GHz (R3765CG)

 300kHz~8GHz (R3767CG)

 的多端口器件测量

 高速扫描时间:150μs/点(在2端口全校准条件下)

 内置3端口或4端口测试装置(选件)

 软件夹具(选件)

 阻抗转换(选件)

 端口转换(选件

 匹配网络(选件)

R3767CG系列网络分析仪

R3767系列8GHz网络分析仪能够快速和 地测量幅度、相位、群延迟和阻抗。测量的频率范围为

40MHz(300K)~8GHz。由于它具有 新高速信号处理结构，R3767系列网络分析仪可以进行10kHz RBW

(IF带宽)的0.25ms/点的快速测量。R3765系列可应用于生产线或工程中。系列包括三种型号:A型(基

本型)，B型(内置电桥)和C型(内置S参数测试装置)。

R3767CG系列采用 的分析仪功能和容易读数的7.8英寸大TFT彩色LCD显示，所以很容易进行数据比

较和模式分析。内置的BASIC控制器功能、并行I/O功能和条码输入功能，使它很容易完成测量、分析和

评估以及建立一个高速ATE(自动测试装置)系统。因此，R3767系列在使用标准FDD格式(720K，1.2M和

1.44M字节)和内部标准SCPI指令的情况下，非常适合作为系统组成部分。

R3767CG/R3765CG网络分析仪技术指标

测量性能

扫描通道 2通道 (CH1，CH2)

显示通道 4通道 (CH1，CH2，CH3，CH4)

轨迹 2轨/通道 (8踪显示)

测量参数 S11，S21，S12，S22

OPT.11/13:S11，S22，S33，S21，S12，S31，S13，S23，S32

OPT.14:S11，S22，S33，S44，S21，S31，S41，S12，S32，

S42，S13，S23，S43，S14，S24，S34

根据参数算出阻抗(Z)，导纳(Y)计算

测量格式 直角坐标表示:振幅 (线性/对数)，相位，群 ，VSER，

复数 (实部/虚部)

 图:光标值，线性/对数，相位，复数 (实部/虚部)，R+jX，

G+jB

Polar极坐标表示:光标值，线性/对数，相位，复数 (实部/虚部)
