日立能源的 IGBT 功率模块有单相、双相/相臂、斩波器 IGBT 和双二极管模块，电压范围为 1700 至 6500 伏。高功率 HiPak IGBT 模块具有低损耗、软开关性能和破纪录的安全作业区 (SOA)。新推出的 62Pak 和 LoPak 快速开关中功率 IGBT 模块具有低的开关损耗、全 175°C 运行、正方形 SOA 以及可插入式更换的标准封装。
部件号 | 电压
VCES (V) | 电流
IC (A) | 类型 | 封装 |
5SNG 0600R120500 | 1200 | 2 x 600 | 相臂 IGBT | LoPak |
5SNG 0600R120590 | 1200 | 2 x 600 | 相臂 IGBT | LoPak |
5SNG 0900R120500* | 1200 | 2 x 900 | 相臂 IGBT | LoPak |
5SNG 0900R120590* | 1200 | 2 x 900 | 相臂 IGBT | LoPak |
部件号 | 电压
VCES (V) | 电流
IC (A) | 类型 | 封装 |
5SNG 0150Q170300 | 1,700 | 2 x 150 | 相臂 IGBT | 62Pak |

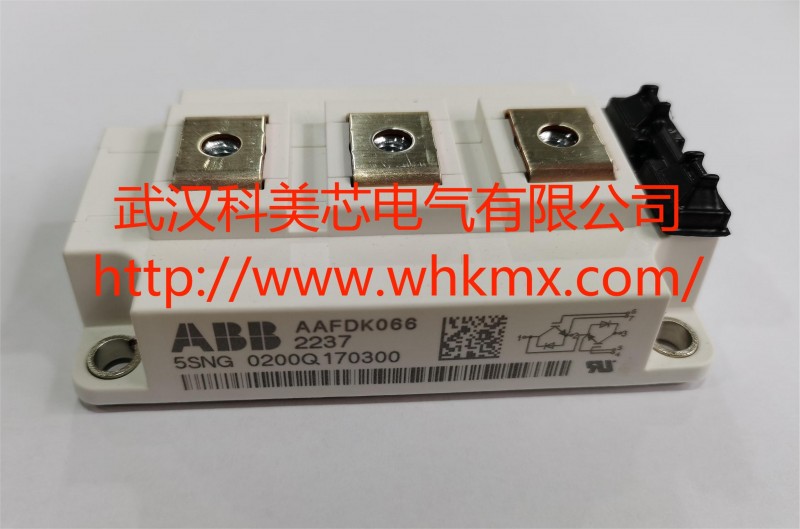

5SNG 0200Q170300 | 1,700 | 2 x 200 | 相臂 IGBT | 62Pak |
5SNG 0300Q170300 | 1,700 | 2 x 300 | 相臂 IGBT | 62Pak |
5SNG 0225R170300 | 1,700 | 2 x 225 | 相臂 IGBT | LoPak1 |
5SNG 0225R170390 | 1,700 | 2 x 225 | 相臂 IGBT | LoPak1 |
5SNG 0300R170300 | 1,700 | 2 x 300 | 相臂 IGBT | LoPak1 |
5SNG 0300R170390 | 1,700 | 2 x 300 | 相臂 IGBT | LoPak1 |
5SNG 0450R170300 | 1,700 | 2 x 450 | 相臂 IGBT | LoPak1 |
5SNG 0450R170390 | 1,700 | 2 x 450 | 相臂 IGBT | LoPak1 |
5SFG 0900x170100 * | 1,700 | 2 x 900 | 相臂 MOSFET | LinPak |
5SNG 1000x170300 | 1,700 | 2 x 1000 | 相臂 IGBT | LinPak |
5SND 1200M170300 * | 1,700 | 2 x 1200 | 双 IGBT | HiPak |
5SNE 1200M170300 * | 1,700 | 1200 | 斩波器 | HiPak |
5SNE 1600E170300 | 1,700 | 1,600 | 斩波器 | HiPak |
5SNA 1600N170300 | 1,700 | 1,600 | 单个 IGBT | HiPak |
5SFG 1800x170100 * | 1,700 | 2 x 1800 | 相臂 MOSFET | LinPak |
5SNA 2400E170305 | 1,700 | 2400 | 单个 IGBT | HiPak |
5SNE 2400E170300 | 1,700 | 2400 | 斩波器 | HiPak |
5SNA 2400N170300 | 1,700 | 2400 | 单个 IGBT | HiPak |
5SNA 3600E170300 | 1,700 | 3,600 | 单个 IGBT | HiPak |
5SLA 3600E170300 | 1,700 | 3,600 | 单二极管 | HiPak |
部件号 | 电压
VCES (V) | 电流
IC (A) | 类型 | 封装 |
5SNG 0250P330305 | 3,300 | 2 x 250 | 相臂 IGBT | HiPak |
5SNG 0450x330300 | 3,300 | 2 x 450 | 相臂 IGBT | LinPak |
5SLG 0500P330300 | 3,300 | 2 x 500 | 相臂二极管 | HiPak |
5SND 0500N330300 | 3,300 | 2 x 500 | 双 IGBT | HiPak |
5SFG 0500x330100 * | 3,300 | 2 x 500 | 相臂 MOSFET | LinPak |
5SNE 0800E330100 | 3,300 | 800 | 斩波器 | HiPak |
5SNA 0800N330100 | 3,300 | 800 | 单个 IGBT | HiPak |
5SNE 1000E330300 | 3,300 | 1,000 | 斩波器 | HiPak |
5SLD 1000N330300 | 3,300 | 2 x 1000 | 双二极管 | HiPak |
5SNA 1000N330300 | 3,300 | 1,000 | 单个 IGBT | HiPak |
5SFG 1000x330100 * | 3,300 | 2 x 1000 | 相臂 MOSFET | LinPak |
5SLD 1200J330100 | 3,300 | 2 x 1200 | 双二极管 | HiPak |
5SNA 1200E330100 | 3,300 | 1200 | 单个 IGBT | HiPak |
5SNA 1200G330100 | 3,300 | 1200 | 单个 IGBT | HiPak |
5SNA 1200N330400* | 3,300 | 1200 | 单个 IGBT | HiPak |
5SNA 1500E330305 | 3,300 | 1500 | 单个 IGBT | HiPak |
5SNA 1800E330400 | 3,300 | 1800 | 单个 IGBT | HiPak |
5SNA 1800G330400 | 3,300 | 1800 | 单个 IGBT | HiPak |
部件号 | 电压
VCES (V) | 电流
IC (A) | 类型 | 封装 |
5SNG 0150P450300 | 4500 | 2 x 150 | 相臂 IGBT | HiPak |
5SLG 0600P450300 | 4500 | 2 x 600 | 相臂二极管 | HiPak |
5SLD 0650J450300 | 4500 | 2 x 650 | 双二极管 | HiPak |
5SNA 0650J450300 | 4500 | 650 | 单个 IGBT | HiPak |
5SNA 0800J450300 | 4500 | 800 | 单个 IGBT | HiPak |
5SNE 0800G450300 | 4500 | 800 | 斩波器 | HiPak |
5SNA 1000J450300 | 4500 | 1,000 | 单个 IGBT | HiPak |
5SLD 1200J450350 | 4500 | 2 x 1200 | 双二极管 | HiPak |
5SNA 1200G450300 | 4500 | 1200 | 单个 IGBT | HiPak |
5SNA 1200G450350 | 4500 | 1200 | 单个 IGBT | HiPak |
5SLD 1500J450350 * | 4500 | 2 x 1500 | 双二极管 | HiPK |
5SNA 1500E450300 | 4500 | 1500 | 单个 IGBT | HiPak |
5SNA 1500G450300 | 4500 | 1500 | 单个 IGBT | HiPak |
5SNA 1500G450350 | 4500 | 1500 | 单个 IGBT | HiPak |
部件号 | 电压
VCES (V) | 电流
IC (A) | 类型 | 封装 |
5SNA 0400J650100 | 6,500 | 400 | 单个 IGBT | HiPak |
5SNA 0500J650300 | 6,500 | 500 | 单个 IGBT | HiPak |
5SLD 0600J650100 | 6,500 | 2 x 600 | 双二极管 | HiPak |
5SNA 0600G650100 | 6,500 | 600 | 单个 IGBT | HiPak |
5SNA 0750G650300 | 6,500 | 750 | 单个 IGBT | HiPak |
5SNA 1000G650300 | 6,500 | 1,000 | 单个 IGBT | HiPak |
5SLD 1000J650300 * | 6,500 | 2 x 1000 | 双二极管 | HiPak |
