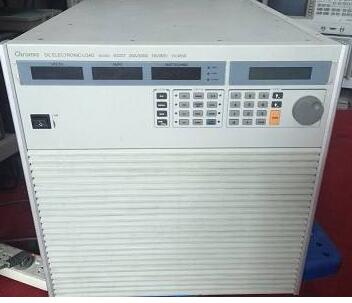

Model 63207 series 可編程大功率直流電子負載产品说明：

主要特色：

 大功率 : 2.6kW,5.2kW,6.5kW,10kW,10.4kW,14.5kW,15.6kW

 工作電壓 : 0~80V / 0~1000V

 工作電流 : 達到1000A

 定電流(CC)，定電阻(CR)，定電壓(CV)定功率(CP)等操作模式

 主 / 從介面控制，在靜態和動態操作模式下，可同步執行多組負載並聯拉載應用(可達93.6 kW)

 高速動態負載模擬達20kHz

 負載模組只要1V即可達到大額定電流

 可程式電流上升下降斜率達 41A/μs

 高精確度之電壓，電流，功率量測

 大型 LED / LCD 顯示

 外部訊號波形模擬拉載

 短路測試及短路電流量測

 具有過功率(OP)、過電流(OC)、過溫度(OT)保護及過電壓、正負極反向告警功能

 多功能遠端遙控測試

 GPIB、RS-232 控制介面

 瞬間大功率承載能力

 電池放電計時器

負載模擬應用

63200系列有定電流、定電阻、定功率與定電壓四種操作模式。

定電流與定電阻模式對於電壓源的待測物測試，可確認待測物在不同的負載情況下，輸出電壓是否仍維持穩定輸出。對於電池的充電器或充電樁而言，定電壓模式可以改變充電器或充電樁的輸出電壓，以確保充電器或充電樁在所設定的輸出電壓時充電電流是否正確。另外，當待測物為電池時，電子負載則可轉變為模擬電子設備拉載的行為，許多電池的放電應用、功率消耗等情況都可藉由電子負載的模擬拉載行為來進行電池的分析，而定功率模式則是模擬電子設備拉載行為的佳選擇。

低電壓操作特性

低壓/大電流的應用，具有低電壓操作特性的63200系列採用閉迴路的設計方式將所有功率晶體並聯控制，以確保高精度、低漂移量的負載控制。 因功率晶體並聯的控制方式，使得輸入阻抗至小化並使得63200系列能在低壓時進行大電流的拉載。例如，型號63209即可於輸入電壓1V時拉載 1,000A。

量測

63200系列內建15位元的高精密A/D轉換器，可達電壓 0.05%+0.05%.、電流 0.1%+0.1%.與功率0.3%+0.3%.的量測精準度。電壓、電流、功率 的量測值可同時在電子負載前面板的LED顯示器上顯示量測值，除此之外，63200系列還額外提供電壓、電流的監控輸出，使用者可藉由此二端子 透過示波器監控電壓、電流的輸出波形。

動態負載與控制

在快速的時代裡，電子元件皆朝高速運作的方向設計，因此，電源元件對於暫態的信號及動態響應的性能要求，比過去都高出許多。為滿足這些 測試應用與要求，63200系列提供高速、可編程動態負載模擬與同步動態負載等功能。下圖所示為可編程的參數：設定電流高/低準位、T1/T2、爬 升率/下降率。可編程的電流爬升率/下降率可用來模擬真實負載情況的暫態負載變化模擬。63200系列中，在負載電流連續變化時，內部的監測機 制與線路能使得電流波形失真度達到小化，電流爬升率快可達25A/μs (63208)、動態變化可高達20kHz。
