一、产品编号：

TLKS-PMG-DSC

二、概述

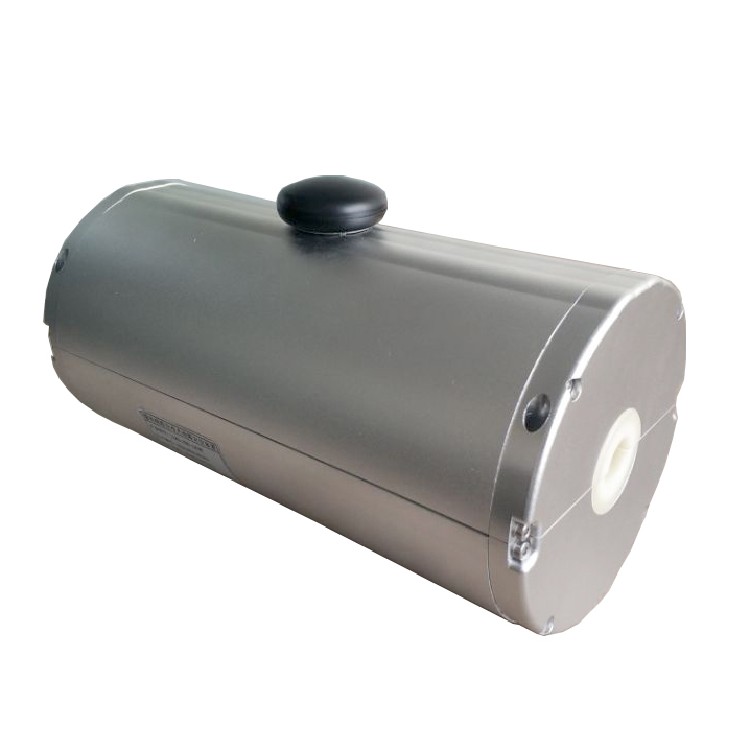

分布式故障诊断装置

传统的人工巡视与人工试验诊断方式难以满足快速准确定位故障部位与起因的需求，对电力系统的运行管理提出了严峻的挑战。

通过使用这套TLKS-PMG-DSC分布式故障诊断装置，通过检测输电线路的电流、电压等参数，利用算法和模型对数据进行分析和处理，判断输电线路是否存在故障，并定位故障点。不仅可以大大增强电力系统的运行效率和安全性，还能降低了人工诊断的复杂度和错误率，为用户提供更**的服务。

三、工作原理

分布式故障诊断装置，采用行波监测原理。通过分布安装在输电线路上的监测终端实时监测输电线路上绝缘子劣化、积 污、覆冰，金具老化、悬浮电位和植被超高等引起的异常放电电流，以及雷云临近时导线迎面先导放电电流，实现了输出 线路在运行过程中的隐患自动监测及预警，可有效避免树木生长较高至闪络跳闸、金具长期浮放电而致断裂脱落跳闸、绝缘子长期污秽累积跳闸，绝缘子劣化和线路覆冰导致的跳闸等。

四、功能特点

1、实时预警：对线路的隐患放电情况进行监测，并结合历史数据判断是否存在隐患，能够在第一时 间发现线路的隐患

2、隐患定位：能准确确定输电线路隐患位置，且定位误差

3、故障定位：对输电线路故障进行智能快速精确定位

4、故障录波：记录故障发生时刻线路不同位置的工频波形和行波波形

五、参数

1、适合线路电压等级：交流35kV~750kV输电线路

2、故障定位精度：≤±300m

3、故障区间定位可靠性：≥99%

4、设备安装原则：

小于30公里线路首尾各安装一套，大于30公里线路，每30公里增加一套设备、对于复杂网络结构的输电线路，在分支点处安装一套分布式故障 诊断装置，大于30公里分支线路，每30公里增加一套设备、应布置在通信信号良好的位置等

六、结语

“让故障无处藏身，让用电更可靠！”我们的TLKS-PMG-DSC分布式故障诊断装置，可以及时准确地诊断线路故障，避免火灾事故发生，给您的生产和生活保驾护航。我司产品可定制，报价为市场当前发布时参考价，实际价电议。如需了解产品更多信息，欢迎您联系特力康柳小康1/8/8/2/0/4/7/9/2/3/1
