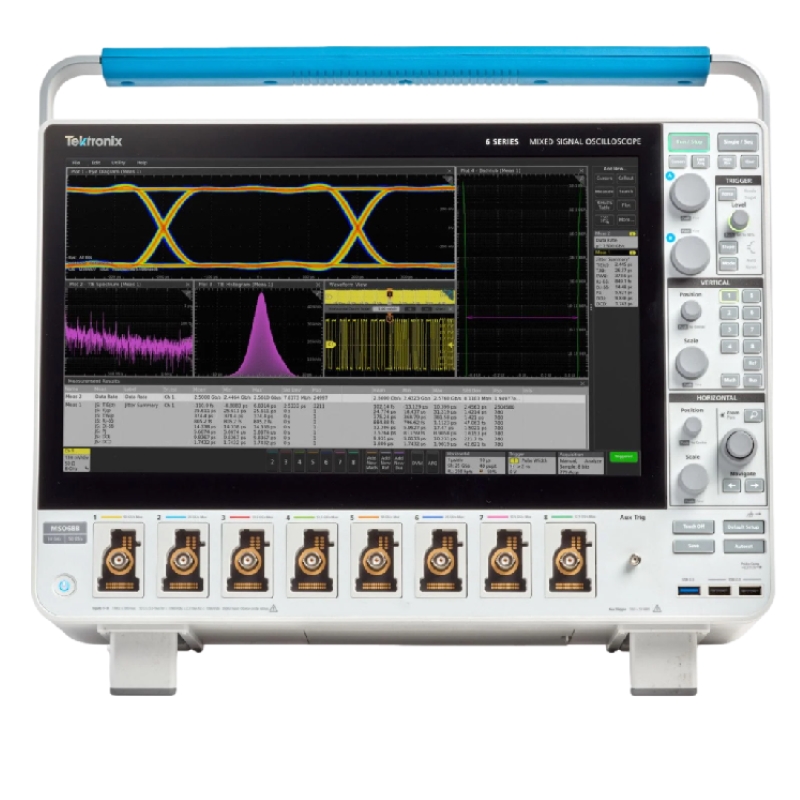

泰克MSO58混合信号示波器
性能
· 高达 2 GHz 带宽 JIANG
· 高达 125 M 点记录长度
数字输入
· TLP058 逻辑探头，每个探头可提供 8 条数字通道
操作系统
· 添加 Windows 操作系统，以便在示波器上运行 PC 软件
信号发生器
· 添加内置任意波形/函数发生器
高级分析
· 串行解码/触发支持 I 2 C、SPI、USB2、以太网、CAN、LIN 等多种总线
· 汽车以太网的自动*性测试
· 高级抖动分析
· 自动功率测量和分析
配有 15.6 英寸高清触摸屏，让您获取更大图像和整体操作控制能力。 使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号，而不必使用菜单操作。
配有15.6 英寸高清触摸屏，让您获取更大图像和整体操作控制能力。 使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号，而不必使用菜单操作。
型号
型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 函数发生器输出 | 在线购买 | 价格 |
MSO54 | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 4 | 可达 32 条（可选） | 1 条（可选） | - | US $14,800
配置与报价 |
MSO56 | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 6 | 可达 48 条（可选） | 1 条（可选） | - | US $18,500
配置与报价 |
MSO58 | 350 MHz 至 2 GHz | 6.25 GS/s | 62.5 M 点至 125 M 点 | 8 | 可达 64 条（可选） | 1 条（可选） | - | US $24,900
配置与报价 |
5系列混合信号示波器（MSO58）
标准分析
· 光标: 波形, V条, H条, V&H条
· 测量: 36 项
· FastframeTM:分段内存采集模式, z大触发速率 >5,000,000 波形/秒
· 示图：时间趋势、直方图、频谱
· 数学: 基本数学功能, FFT, 高级数学公式编辑器
· 搜索: 搜索任意触发标准
· 抖动: TIE 和相位噪声
选配分析1
· 高级抖动和眼图分析
· 高级功率分析
选配串行总线触发, 解码和分析1
· I2C,SPI, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太网, I2S,LJ, RJ, TDM, MIL-STD-1553, ARINC429
任意波形/函数发生器1
· 50 MHz波形生成
· 波形类型: 任意波形, 正弦, 方波, 脉冲, 锯齿波, 三角形, DC 电平, 高斯, 洛伦兹, 指数上升/下降, Sin(x)/x,随机噪声, 半正弦, 心电图
数字电压表2
· 4 位 AC RMS、DC 和 DC+AC RMS 电压测量
触发频率计数器2
· 8 位
显示器
· 15.6 英寸 (396 mm) TFT 彩色
· 高清 (1920 x 1080) 分辨率
· 容性（多触点）触摸屏
