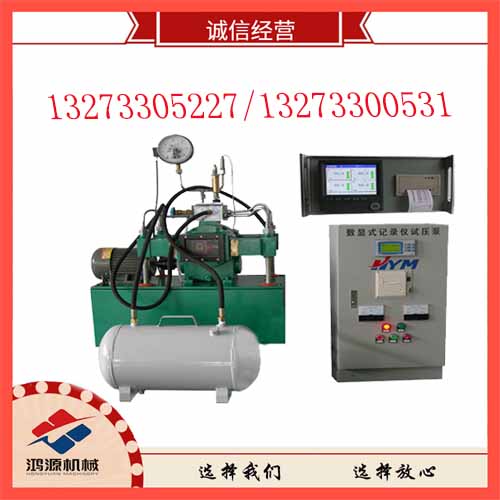

2D-SY型电动试压泵 3DSY型电动打压泵厂家

试压泵|手动试压泵|双缸手动试压泵（详情：1-3-2-7-3-3-0-5-2-2-7）

1、用途，本泵是适用于锅炉、管道、阀门、容器以及试验室获得液体高压源的试验。

2、标准：本泵是按机械工业部制定的新型全系列试压泵（以下简称泵）标准《JB/TQ453-463-86》及《JB/TQ625-87》进行设计的。基本参数性能、质量符合标准要求。

3、规格范围：本系统泵具有从低压大流量到高压小流量的特点，两种流量能自动变换在额定排出压力以下可进行任意数值的试压，额定排压力为6.3、16、25、40、63Mpa五个规格，为用户选择提供了方便。

技术数据

低压缸工作压力：≥0.3Mpa

低压柱塞直径：50mm

柱塞行程：55mm

低压流量：95ML/次

手柄长度：860mm

基本结构简介
本泵结构简单，操作方便，容易掌握。是由水箱、机架、柱塞、控制器、手柄和工作接管等部件组成。

水箱下面装有四个滚轮便于移动，水箱上面装有水缸，水缸分低压缸体，低压柱塞体和高压柱塞等部分组件构成，低压柱塞体同时又是高压缸体，内装高压柱塞，低压柱塞通过联动板手柄在工作时做往复运动，低压缸体与水箱盖制成一体，在其上面装有机架和高压缸，机架上面装有控制器，在控制器的侧面分别装有放水阀针及手轮、控制阀针及手轮和工作接管。在控制器的上方装有压力表。当试压泵工作时，可通过表针观看指示值。在机架的侧面装有手柄，联运板是用来操作低压柱塞做往复运动的。



维护保养
试压泵在长期不使用时，应将泵内的水放出，以免因水造成零件锈蚀损坏。并把出水口封闭起来，防止尘土入内。使用时水箱内要加入不含有纤维、泥沙等杂质的污水、水质应清洁。
在结冰温度的环境下，使用时，要在水箱内的水中加入防冻剂或配制防冻液。根据当地气温条件，以水液不结冻为适宜。

故障分析

压力不上升时

（1）检查放水阀，应该关闭而没有关闭，控制阀应该打开而没有打开。

（2）检查吸水阀、回水阀、低压阀、高压阀和放水阀接触面的密合情况。阀线应密封严密而不密封，或有杂质卡住和漏水现象。

（3）水箱内的水应清洁足够，而不清洁，不足够，有泥沙、线纱纤维等杂物阻塞小孔、滤网吸水管等。

（4）各接触处的密封圈有的不密封或是有的因失效而漏水。

（5）工作接管与泵和容器的接触处接触不良有泥沙漏水现象。

（6）被试压容器有涨裂漏水现象。
