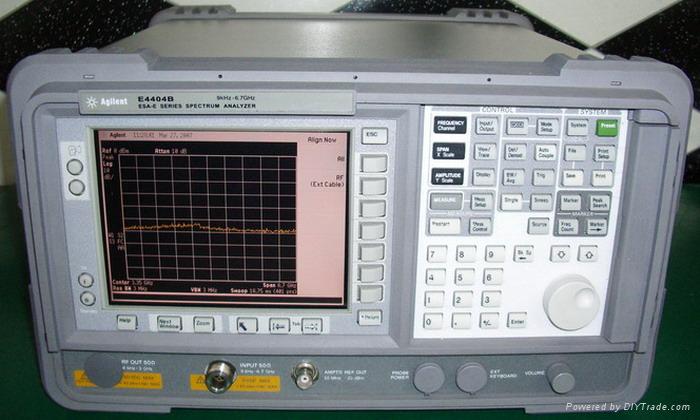

供应 Agilent E4404B 6.7 GHz
欧阳R:13537229325
QQ: 1226365851
回收工厂或个人、库存闲置、二手仪器及附件。
长期 专业销售、维修、回收 高频 二手仪器。
温馨提示：如果您找不到联系方式，请在浏览器上搜索一下，旺贸通仪器仪表
频率指标
频率范围频段 0
9 KHz - 3.0 GHz(直流耦合）
0
100 KHz - 3.0 GHz(交流耦合）
1 2.85 GHz - 6.7 GHz
频率基准 （选件1D5）
老化率 ±2×10-7/年 ±1×10-7/年
温度稳定度 ±5×10-6 ±5×10-8
调整率 ±5×10-7 ±1×10-8
频率读出
精度(起始处，终止处，中心处，频标处): ±（频率读数×频率基准误差1+间隔精度+RBW的15%+10 Hz）
频标计数器2 精度2： ±（频标精度×频率基准误差1+计数器分辨率+1Hz×N4)
计数器分辩率 可在1Hz - 100KHz之间选择
频率间隔：
范围： 0
Hz（零扫频间隔），100Hz×N4到频谱分析仪的频率范围 分辩率： 2 Hz×N4
精度： 间隔的±1%
频率扫描时间
范围： 5ms - 2000s
间隔=0Hz（选件AYX）： 5ms - 2000s；20μs- 2000s(RBW≥1KHz)
精度： ±1%
扫描触发： 自激、单次、电源、视频、外部、延迟和选通（选择1D6）
延迟触发范围： 1μs-
400s 分辩率带宽（RBW） 范围： 1 KHz - 5 MHz（-3 dB),按1，3，10顺序分档；9 KHz - 120 KHz
（-6 dB)EMI带宽 选件IDR： 增加10，30，100和300 Hz（-3 dB)带宽和200 Hz（-6 dB)EMI带宽
精度： 1 KHz - 3 MHz RBW ±15% 5 MHz ±30% 10 Hz - 300 Hz RBW ±10%
选择性（典型值）-6 dB/-3 dB 10 Hz - 300 Hz(选择1DR) <5:1 1 KHz - 5 MHz <15:1
视频带宽
范围： 30 Hz - 3 MHz6,按1，3，10顺序分档 选件1DR： 1 Hz - 3 MHz6
稳定度噪声边带（1 KHz RBW，30Hz VBW和取样检波器）
与连续波信号的偏离≥10 KHz ≤ -90 dBc/Hz+20LogN4 与连续波信号的偏离≥20 KHz
≤ -98 dBc/Hz+20LogN4 与连续波信号的偏离≥30 KHz ≤ 100 dBc/Hz+20LogN4 与连续波信号的偏离≥100 KHz ≤ -112 dBc/Hz+20LogN4
剩余调频
1 KHz RBW，1 KHz VBW0 ≤ 150×N4Hz pk-pk(100ms)
选件1D5 ≤ 100×N4Hz pk-pk(100ms)
选件1DR，1DE ≤ 2×N4Hz pk-pk(20ms) 与系统相关的边带（与连续波信号的偏离） ≥30 KHz
≤ -65 dBc+20LogN4
幅度指标
幅度范围
测量范围： 从显示的平均噪声电平至大安全输入电平
输入衰减器范围 0 - 60 dB,以5 dB步进
大安全输入电平
平均连续功率 （输入衰减器≥15 dB)： +30 dBm(1W)
峰值脉冲功率 （输入衰减器≥30 dB)： +30 dBm(1W)
直流 E4401B(75 选件1DP): 100 Vdc 1
dB增益压缩（输入混频器^5上的总功率） ≥50 MHz 0 dBm ≥6.7 GHz -3 dBm ≥13.2 GHz -5 dBm
显示的平均噪声电平（dBm)(输入端匹配负载，0dB衰减，取样检波器，30/1 Hz VBW）
1 KHz RBW 10 Hz RBW（选件1DR） 带前置放大器（选件1D5）时的1
KHz RBW 带前置放大器（选件1DR，1DS）时的10 Hz RBW
400 KHz - 1 MHz ≤-115 ≤-134 ≤-131 ≤-149 1 MHz - 500 MHz ≤+119 ≤-138 ≤-135 ≤-153 500
MHz - 1 GHz ≤-117 ≤-136 ≤-133 ≤-151 1 GHz - 1.5 GHz ≤-113 ≤-132 ≤-129 ≤-147
显示范围
对数刻度： 0,1,0.2,0.5dB/格和1-20 dB/格，按1 dB步进，10格显示
RBW≤300 Hz（选件1DR） 自参考电平起0至-120 dB经校准 RBW≤1 KHz 自参考电平起0至-85
dB经校准 线性刻度 10格 刻度单位 dBm,dBmV,dBμV,V和W 在50 MHz处输入衰减的转换不确定度
衰减设置 0 dB - 5 dB ±3.0 dB 10 dB 参考 15 dB ±3.0 dB 20
- 60 dB（Agilent E4401B) ±（0.1 dB+0.01×衰减器设置） 20 - 65 dB ±（0.1 dB+0.01×衰减器设置）
总幅度精度9±(0.54 dB+绝对频率基准） 射频输入驻波比（在调谐频率上）10 dB衰减
100 KHz - 6.7 GHz ≤1.4:16 分辩带宽转换不确定度（相对于1 KHz RBW，在参考电平上）
10 Hz - 3 MHz RBW ±0.3 dB 5 MHz ±0.6 dB
参考电平
范围 与幅度范围相同
分辩率 对于对数刻度为0.1
dB；对于线性刻度为参考电平的±0.12% 精度（参考电平衰减器设置）
-10 dBm 至 -60 dBm ±0.3 dB -60 dBm 至 -85 dBm ±0.5 dB -85 dBm 至 -90 dBm ±0.7 dB
显示器刻度的逼真度
对数大累积
0 dB 至 -85 dB ±(0.3 dB+0.01×偏离参考电平的dB数） 0
dB 至 -98 dB(选件1DR） ±(0.3 dB+0.01×偏离参考电平的dB数） 98
dB 至 -120 dB(选件1DR) ±(2 dB+0.01×偏离参考电平的dB数）
对数增量精度 0 dB 至 -85 dB 自参考电平起±0.4 dB/4 dB
线性精度 参考电平的±2%
线性到对数的转换不确定度 在参考电平上为±0.15 dB
对数刻度转换 无误差
寄生响应
二次谐波失真 10 MHz - 500 MHz 10 MHz -500 MHz
对于输入混频器^5上的-30 dBm 音频信号而言，<-65 dBc(+35 dBm SHI) 500 MHz -1.5 GHz
对于输入混频器^5上的-30 dBm 音频信号而言，<-75 dBc(+45 dBm SHI)
1.5 GHz -2.0 GHz 对于输入混频器^5上的-10
dBm 音频信号而言，<-85 dBc(+75 dBm SHI) >2.0
GHz 对于输入混频器^5上的-10 dBm 音频信号而言(或低于显示的平均噪声电平），(+90 dBm SHI)
三阶互调失真
100 MHz - 6.7 MHz 对于输入混频器-7上的两个-30
dBm音频信号和>50 KHz的间隔而言，<-82 dBc(+11 dBm TOI,+16 dBm典型值5） >6.7
MHz 对于输入混频器^5上的两个-30 dBm音频信号和>50 KHz的间隔,<75 dBc
其它与输入相关的寄生信号（在频段内）
偏离>30 KHz 对于输入混频器5上的音频信号，<-65 dBc
剩余响应（输入端接匹配负载和0 dB衰减） 150 KHz - 6.7 GHz <-90 dBm
一般指标
温度范围 工作温度： 0℃~+55℃ 储藏温度： -40℃~+75℃
EMI兼容性： 传导干辐射 扰符合CISPR pub 11/1900 Groupl ClassA
声频噪声（ISO07779） 声压<40dBa强度<4.6贝尔
指标
已针对MIL-PRF-28800F class3的环境指标进行定型测试
电源要求
接通交流工作（1线）电压，频率 90~132Vrms,47-440Hz
功耗 <300W 待机（0线）功耗 <5W
直流工作电压 12-20vAC 功耗 <200W
测量速度
测量速率 ≧28次更度/s 远地测量和GPIB传送速率 ≧19次更新
数据存储（额定） 内部 200条示迹或200个状态 外部（软盘） 200条示迹或200个状态
可 的程序存储器 可提供2MB 选件B72 可提供10MB
重量（不带选件） 14.9KG(32.9磅）
尺寸 不带把手 222mm(高）*409mm(长）*373mm(宽）
带把手（大值） 222mm(高）*516mm(长）*408mm(宽）
