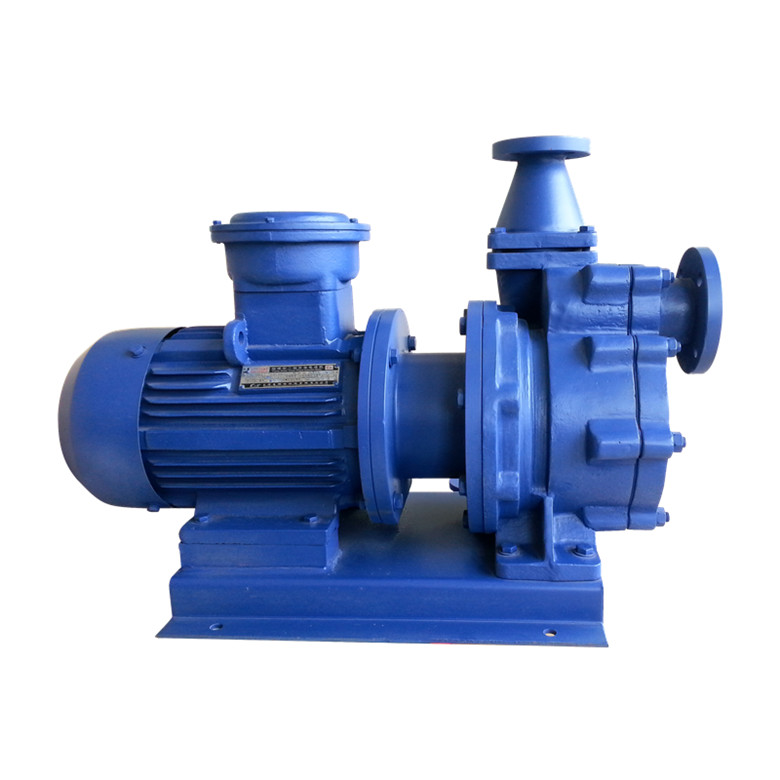

IMZ氟塑料自吸磁力泵采用电机直联式结构，由中间支架支撑，结构紧凑，拆卸维护方便，采用高性能磁性材料“钕铁硼”制造内外磁体，隔离套采用进口非金属材料， 消除了一般磁力泵具有的磁涡流损耗，可输送高浓度，密度大于1.84t/m 的强腐蚀介质；主要部件采用钢衬F46，泵体强度高，能耐所有强酸，强碱的腐蚀； 产品充分结合了磁力泵与自吸泵的优点，是在IMC磁力泵的基础上延伸开发出来的产品，较为突出的特点是既具有自吸泵的自吸功能又有磁力泵的无泄漏、运转宁静的优点，是液下泵较好的替代产品。
产品用途
IMZ自吸式磁力泵广泛适用于石油化工、有色金属冶炼农药、制酸制碱、造纸、酸洗工艺、稀土分离、电镀、电子,化成箔等行业，是目前磁力泵品种中结构较为新颖的产品，高效节能、安全实用。
使用温度：-20℃-100℃。
设计特点
自吸式磁力泵，集合了磁力泵的所有优良特性，一般自吸高度可达2-4米，充分结合了自吸泵和磁力泵的所有优点，既具有自吸功能，又取消了轴封，利用磁力偶合间接传动，消除了滴漏的现象。
IMZ系列磁力驱动泵采用新型材料制成的隔离套具有高强度的力学性能，消除了一般磁力泵具有的磁涡流现象。
IMZ系列磁力驱动泵采用独特的后拉式结构，一人便可以很轻松地进行内部检修和零件更换，无需拆卸管道，大大方便了日常的检修和保养工作。
泵接触液体部分是氟塑料，但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。IMZ型氟塑料自吸磁力泵为电机直联式，由中间支架支撑，安装拆卸方便，结构紧凑、安全节能。
型号意义
IMZ50-32-160FT
50——进口直径（mm）
IMZ——自吸式磁力驱动泵
32——扬程（m）
160——叶轮名义直径（m）
F——泵体全氟
T——泵体钢衬四氟
|
型 号
|
流量Q
(m3/h)
|
扬程H
(m)
|
转速n
(r/min)
|
效率η
(%)
|
电机型号
|
电机功率
(Kw)
|
|
IMZ32-25-125FT
|
3.2
|
20
|
2900
|
32
|
YB802-2
|
1.1
|
|
IMZ32-25-160FT
|
3.2
|
32
|
2900
|
30
|
YB90S-2
|
1.5
|
|
IMZ40-25-125FT
|
6.3
|
20
|
2900
|
38
|
YB90S-2
|
1.5
|
|
IMZ40-25-160FT
|
6.3
|
32
|
2900
|
35
|
YB90L-2
|
2.2
|
|
IMZ50-32-125FT
|
12.5
|
20
|
2900
|
45
|
YB90L-2
|
2.2
|
|
IMZ50-32-160FT
|
12.5
|
32
|
2900
|
42
|
YB100L-2
|
3
|
|
IMZ50-32-200FT
|
12.5
|
50
|
2900
|
34
|
YB132S2-2
|
7.5
|
|
IMZ65-50-125FT
|
25
|
20
|
2900
|
55
|
YB100L-2
|
3
|
|
IMZ65-50-160FT
|
25
|
32
|
2900
|
46
|
YB132S1-2
|
5.5
|
|
IMZ80-65-125FT
|
50
|
20
|
2900
|
56
|
YB132S1-2
|
5.5
|
|
IMZ80-65-160FT
|
50
|
32
|
2900
|
52
|
YB160M-2
|
11
|
|
IMZ100-80-125FT
|
100
|
20
|
2900
|
66
|
YB160M-2
|
15
|
|
IMZ100-80-160FT
|
100
|
32
|
2900
|
66
|
YB160M-2
|
18.5
|
订货时应指明流量、扬程、介质名称、温度、密度、粘度、饱合蒸气压、泵入口压力、泵出口压力、颗粒及杂质等参数
