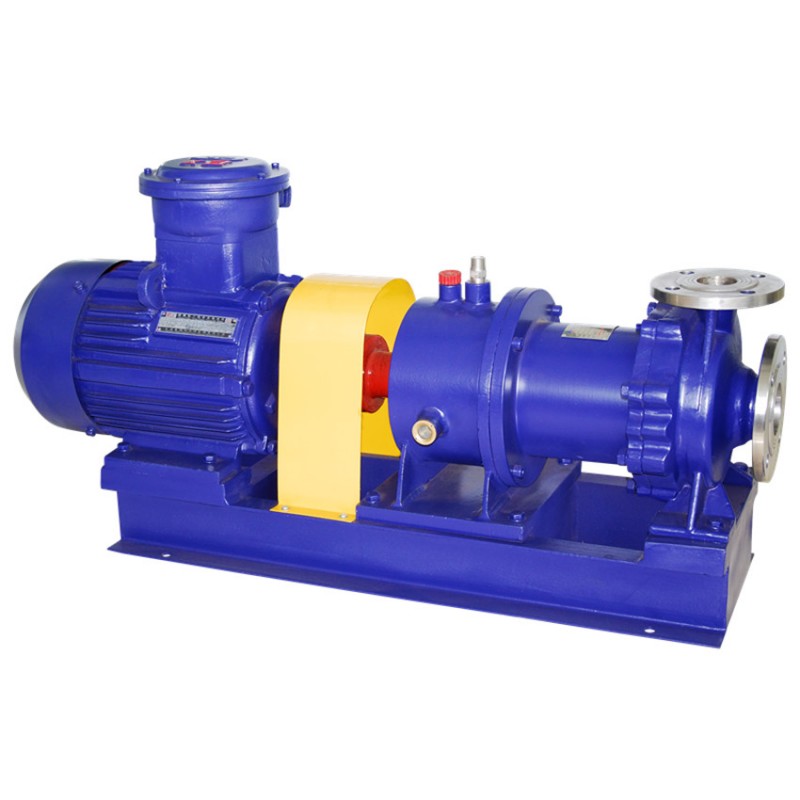

IMC磁力驱动离心泵（简称磁力泵）通常由电动机、磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力，无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触传递扭矩，在泵轴的动力输入端，由于液体被封闭在静止的隔离异套内，没有动密封因而无泄漏。
IMC系列磁力泵是磁力泵我国联合设计组开发的新型无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当，CQB系列磁力泵形式及基本参数等效用JB/T7742-95《小型磁力传动离心泵》标准，符合Q/BTB01-2001《磁力传动离心泵》企业标准。
IMC系列磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重和各种腐蚀性液体的理想设备。CQB系列磁力泵适用于输送吸入压力不大于0.2Mpa，工作压力不大于1.6Mpa，温度不超过120℃。密度不大于1600kg/m3，粘度不大于30*10-6m2/s的不含硬颗粒、纤维及含有磁性物质液体。
IMC-G高温型磁力泵输送压力不大于1.6MPa，温度不超过350℃，粘度不大于30*10-6m2/s的不含硬质颗粒和纤维的液体。当输送介质系统压力大于1.6MPa时，佰诺泵阀公司可进行特殊设计制造。
|
型 号
|
流量Q
(m3/h)
|
扬程H
(m)
|
转速n
(r/min)
|
效率η
(%)
|
电机型号
|
电机功率
(Kw)
|
|
IMC32-20-125
|
3.2
|
20
|
2900
|
16
|
YB90S-2
|
1.5
|
|
IMC32-20-160
|
3.2
|
32
|
2900
|
18
|
YB90L-2
|
2.2
|
|
IMC40-25-105
|
6.3
|
12.5
|
2900
|
20
|
YB90S-2
|
1.5
|
|
IMC40-25-125
|
6.3
|
20
|
2900
|
24
|
YB90L-2
|
2.2
|
|
IMC40-25-160
|
6.3
|
32
|
2900
|
26
|
YB100L-2
|
3
|
|
IMC40-25-200
|
6.3
|
50
|
2900
|
25
|
YB132S1-2
|
5.5
|
|
IMC40-25-250
|
6.3
|
80
|
2900
|
20
|
YB160M1-2
|
11
|
|
IMC50-32-125
|
12.5
|
20
|
2900
|
34
|
YB100L-2
|
3
|
|
IMC50-32-160
|
12.5
|
32
|
2900
|
39
|
YB112M-2
|
4
|
|
IMC50-32-200
|
12.5
|
50
|
2900
|
34
|
YB132S2-2
|
7.5
|
|
IMC50-32-250
|
12.5
|
80
|
2900
|
25
|
YB160M2-2
|
15
|
|
IMC65-50-125
|
25
|
20
|
2900
|
45
|
YB112M-2
|
4
|
|
IMC65-50-160
|
25
|
32
|
2900
|
45
|
YB132S2-2
|
7.5
|
|
IMC65-40-20015
|
25
|
50
|
2900
|
35
|
YB160M2-2
|
15
|
|
IMC65-40-250
|
25
|
80
|
2900
|
37
|
YB160L-2
|
18.5
|
|
IMC65-40-315
|
25
|
125
|
2900
|
27
|
YB200L2-2
|
37
|
|
IMC80-65-125
|
50
|
20
|
2900
|
55
|
YB132S2-2
|
7.5
|
|
IMC80-65-160
|
50
|
32
|
2900
|
55
|
YB160M1-2
|
11
|
|
IMC80-50-200
|
50
|
50
|
2900
|
50
|
YB160L-2
|
18.5
|
|
IMC80-50-250
|
50
|
80
|
2900
|
45
|
YB200L1-2
|
30
|
|
IMC80-50-315
|
50
|
125
|
2900
|
40
|
YB250M-2
|
55
|
|
IMC100-80-125
|
100
|
20
|
2900
|
61
|
YB160M1-2
|
11
|
|
IMC100-80-160
|
100
|
32
|
2900
|
61
|
YB160L-2
|
18.5
|
|
IMC100-65-200
|
100
|
50
|
2900
|
60
|
YB200L1-2
|
30
|
|
IMC100-65-250
|
100
|
80
|
2900
|
56
|
YB250M-2
|
55
|
|
IMC100-65-315
|
100
|
125
|
2900
|
50
|
YB280M-2
|
90
|
|
注：0.75KW以上均可配防爆电机，过流部件材质分别有304、304L316、316L，可按客户要求定制非标准磁力泵。
|
