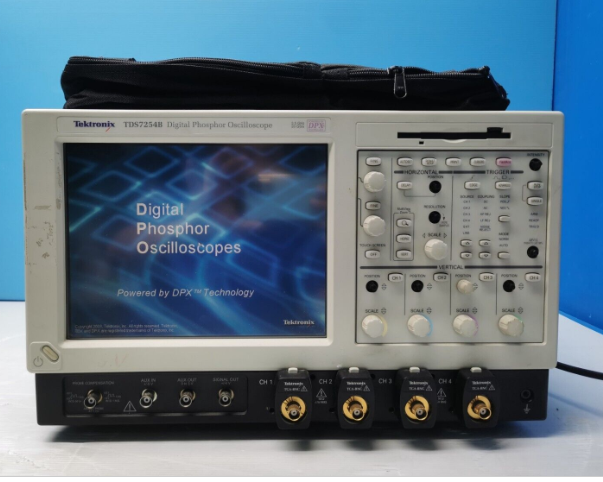

TDS7254B 是 Tektronix 的 2.5 GHz、4 通道数字示波器。测量电子电路或组件中随时间变化的电压或电流信号，以显示振幅、频率和上升时间等。应用包括故障排除、生产测试和设计

附加功能：

带宽：2.5 GHz
频道：4
采样率：20 GS/s
记录长度：4 Mb(1-CH)、2 Mb(2-CH)、1 Mb(4-CH)
> 400,000 wfms/s 波形捕获率，由独家 DPX 采集技术提供支持
强大的触发功能可快速检测相关故障
高达 4.25 Gb/s 速率的通信模板测试
从高达 3.125 Gb/s 的串行数据流中恢复时钟
长达 64 MB 的记录长度，带 MultiView Zoom?，可快速导航长记录
用于高保真连接的 TekConnect? 接口
经典的直接控制、触敏显示或鼠标导航
带有 Windows 2000 的 OpenChoice? 提供内置网络和分析
XGA 1024x768 显示器
应用

信号完整性、抖动和时序分析
复杂设计的验证、调试和表征
设计、开发和
高达 4.25 Gb/s 速率的串行数据流一致性测试
电信、数据通信和存储区域网络设备设计以及高速背板的调试
光谱分析
瞬态现象的调查
TDS7000B 系列独特地结合了卓越的测量保真度、无与伦比的分析和无与伦比的可用性，使其成为简化和加速高速复杂系统设计的终极测试机。该系列为设计人员在验证、表征和调试复杂电子设计时面临的具有挑战性的信号完整性问题提供了业界z佳解决方案。
它们提供高达 7.25 GHz（典型值）的真实模拟带宽、低至 43 ps 的上升时间（20% 至 80%）和 20 GS/s 的z大实时采样率，以捕获具有精细细节的关键事件。

独有的 DPX? 采集技术支持高达 400,000 wfms/s 的波形捕获率，可在几秒或几分钟内快速找到罕见的毛刺，而不是几小时或几天。创新的软件解决方案为高级分析和合规性测试提供领域专业知识，而 OpenChoice? 架构使用户能够通过轻松编写自定义程序或利用流行的商业软件来整合他们的专业知识。直观的图形用户界面为高级用户提供了复杂的功能，而不会吓到偶尔使用的用户。
