一、电磁流量计概述：

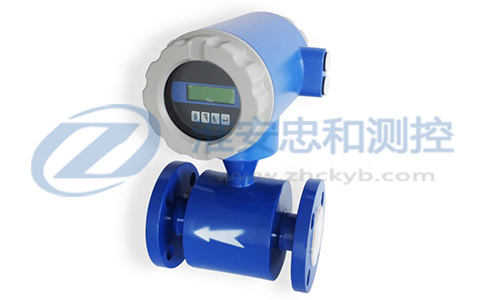

      ZHLD型电磁流量计的测量原理是依据“法拉第电磁感应定律”来实现对流体的体积流量进行测量的，其主要由流量传感器（测量管、电极、励磁线圈、磁轭壳体）与流量转换器两部分组成。电磁流量计主要用于测量封闭管道中具有大于5μs/cm电导率以及满管状态下的导电液体或浆液的体积流量（包括对酸、碱、盐等强腐蚀性的液体的体积流量的测量），为适应于不同的工作环境与工作领域，电磁流量计按安装要求分：管道式电磁流量计与插入式电磁流量计两种；按照现场环境与显示要求又分为：一体式电磁流量计与分体式电磁流量计两种。由于电磁流量计具有高精度、高可靠性与使用寿命长等特点而被广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理及水利建设等领域。
二、电磁流量计的工作原理：
       电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。

式中K，d为常数，由于励磁电流是恒流的，故B也是常数，则由E=KBdV可知，体积流量Q与信号电压E成正比，即流速感应的信号电压E与体积流量Q成线性关系。因此，只要测量出E就可确定流量Q。这就足电磁流量计的基本工作原理。

       由E=KBdV可知，被测流体介质的温度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。对于制造厂和用户来说，只要用普通的水实际标定后就可测量其他任何导电流体介质的体积流量，而不需作任何修正，这是电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并具有很高的可靠性。

三、电磁流量计产品特点：
1、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；
2、采用16位嵌入式微处理器，运算速度快，精度高；
3、全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围度可达150:1；
4、超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好；
5、转换器中英文切换菜单，全英文或者全汉字菜单操作，使用方便，操作简单，易学易懂；
6、高清晰度背光LCD显示；
7、具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能；
8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量；
9、具有RS485或RS232数字通讯信号输出,可带HART协议功能；
10、具有电导率测量功能，可判别传感器是否空管；
11、转换器具有恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用；
12、具有自检与自诊断功能；
13、采用SMD器件和表面安装（SMT）技术，电路可靠性高；
14、仪表内部设计有不掉电时钟，可记录16次掉电时间；
15、电磁流量计测量管内无阻流部件，压力损失为零，不易堵塞；
16、电磁流量计仪表配置多种输出信号功能，可与计算机。单元组合仪表配套，可完成打印、通讯和联网要求；
17、电磁流量计双排显示瞬时流量与累积流量，并能显示工作状态、参数、计量单位等；
四、电磁流量计主要技术数据：
1、整机和传感器技术数据
