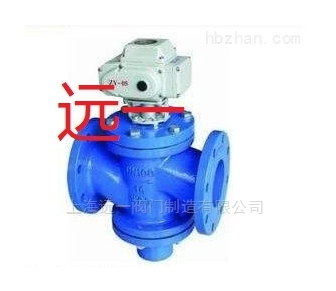

EDRV动态平衡电动调节阀概述：
EDRV-10、EDRV-16、EDRV-16C、EDRV-16P动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品。是动态平衡与电动调节一体化的产品。在系统负荷波动较大的流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化。
(1)当进口压力P1 升高时，（P1-P2）增大，这时电动阀阀芯向上运动。使P1 、P2 间开度减少，气动V形调节球阀阀芯压力P2降低；当进口压力P1降低时，（P1-P2 ）间开度增大阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯调节作用，P2，P3间的压差始终保持不变。因此这种电动阀的抗干扰能力强、具有动态平衡的功能。
(2)当电动执行器接受控制信号使阀轴延 R 向旋转时，P2、P3间的开度也随之变化。由于不管系统压差（P1-P3）如何变化，P2、P3 间的压差（P2-P3 ）始终不变，因此对应任一开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线*的，没有偏离，因此这种电动调节阀比传统的电动调节阀具有更好的调节性能。
EDRV动态平衡电动调节阀材质：
|
阀体
|
阀套
|
阀芯
|
膜片
|
密封
|
电动执行器外壳
|
|
球墨铸铁
|
不锈钢
|
黄铜
|
EPDM
|
PTFE
|
铝合金
|
EDRV动态平衡电动调节阀技术参数：
|
产品型号
|
阀门形式
|
规格
|
压差范围（KPa）
|
流量范围（m0/h）
|
|
EDRV1
|
二通
|
DN25
|
30-300
|
0.2-2.9
|
|
EDRV2
|
DN32
|
30-300
|
0.5-4-7
|
|
EDRV3
|
DN40
|
30-300
|
1-7-7
|
|
EDRV4
|
DN50
|
30-300
|
2-12.1
|
|
EDRV8
|
DN65
|
30-300
|
3-20.4
|
|
EDRV9
|
DN80
|
30-300
|
5-30.8
|
|
EDRV10
|
DN1OO
|
30-300
|
10-45.3
|
|
EDRV11
|
DN125
|
30-300
|
15-70-7
|
|
EDRV12
|
DN150
|
30-300
|
20-101.8
|
|
EDRV13
|
DN200
|
33-300
|
5.0-360
|
|
EDRV14
|
DN250
|
22-210
|
4.O-460
|
EDRV动态平衡电动调节阀外形及安装尺寸：
|
产品型号
|
阀门形式
|
规格
|
外形及安装尺寸 （mm）
|
|
L
|
|
|
|
L
|
|
EDRV1
|
二通
丝口
|
DN25
|
160
|
EDRV1
|
二通
丝口
|
DN25
|
160
|
|
EDRV2
|
DN32
|
180
|
EDRV2
|
|
DN32
|
180
|
|
EDRV3
|
DN40
|
300
|
EDRV3
|
|
DN40
|
300
|
|
EDRV4
|
DN50
|
300
|
EDRV4
|
|
DN50
|
300
|
|
EDRV5
|
二通
法兰
|
DN32
|
160
|
EDRV5
|
二通
法兰
|
DN32
|
160
|
|
EDRV6
|
DN40
|
200
|
EDRV6
|
|
DN40
|
200
|
|
EDRV7
|
DN50
|
215
|
EDRV7
|
|
DN50
|
215
|
|
EDRV8
|
DN65
|
230
|
EDRV8
|
|
DN65
|
230
|
|
EDRV9
|
DN80
|
275
|
EDRV9
|
|
DN80
|
275
|
|
EDRV10
|
DNl00
|
290
|
EDRV10
|
|
DNl00
|
290
|
|
EDRV11
|
DNl25
|
315
|
EDRV11
|
|
DNl25
|
315
|
|
EDRV12
|
DNl50
|
350
|
EDRV12
|
|
DNl50
|
350
|
|
EDRV13
|
DN200
|
430
|
EDRV13
|
|
DN200
|
430
|
|
EDRV14
|
DN250
|
520
|
EDRV14
|
|
DN250
|
520
|
