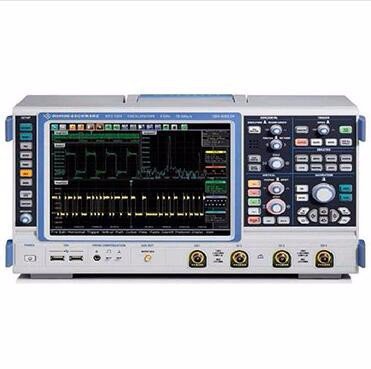

罗德与施瓦茨RTO1044数字示波器

特点与优势 JIANG

高测量性能，带宽可达4 GHz

高测量速率：一百万个波形/秒

出色的信号可靠性和完整性

输入通道：4个

采样率： 20 Gsample/s

存储深度：高达400 Msample

高性能探头

数字示波器

RTO1044数字示波器技术指标：

快速排查信号故障

每秒一百万个波形：故障排查准确，无需猜测

R&S®RTO的采集率高达每秒一百万个波形，其排查错误的速度明显更快。

采集率极高，对功能不存在任何限制

R&S®RTO示波器是**种具备高采集率、且对仪器设置和可用分析功能不存在任何限制的仪器。

该示例展示了如何以持续模式对一个波形进行快速的直方图测量。

支持历史信息查看功能，故障分析快速

借助R&S®RTO示波器，始终可以查看以前和当前的波形。

无论什么功能中止了测量过程，存储在存储器内的测量数据均可以立即用于分析工作。

硬件加速的分析功能

测量速度极高，对于复杂的分析功能也不例外

R&S®RTO示波器中的大量分析功能均使用硬件实现的。

计算过程可以并行运行，并且史无前地可以确保高采集率，即使分析功能处于工作状态。

FFT 频谱分析：功能强大，易于操作

R&S®RTO示波器FFT功能的精度、速度和功能极为优异，且易于使用。

模板测试：配置快捷，结果可靠

使用R&S®RTO示波器进行高速掩码测试：十秒钟之内，可以完成六百万个以上波形的采集、评估和显示工作。

分析功能**，每信道同时可分析多达三个波形

使用R&S®RTO示波器，用户**次可以自行配置数据抽取类型和波形算法，并可以同时显示多达三个波形。

高精度数字触发系统

触发抖动极低，可以实现高精度测量

基于硬件信号处理技术，R&S®RTO示波器**实现了实时数字触发系统。

它提高了触发灵敏度、减少了触发抖动，并实现了一些新功能，

例如灵活地配置滤波器或者触发数学组合输入信号。

全带宽范围内，触发灵敏度极高

根据触发定义，数字触发器可以对每一个采集到的样本进行验证。

用户可以设置示波器的触发滞后参数，以在任何信号噪声电平条件下都实现稳定的触发操作。

对于触发信号，使用可调数字滤波器

用于测量信号和触发信号的滤波器设置：数字低通滤波器的截止频率可以选择，

并可以用于测量信号、触发信号或者同时用于这两种信号。

操作方法，更加简易快捷

使用直观的菜单结构，操作更快捷

显示屏上边缘的工具栏、清晰的菜单结构，帮助用户快速找到各种丰富的功能，无需大量查找。

控制元件采用颜色编码，更加易于辨识

垂直系统和触发系统的控件采用颜色编码。

纵轴定位和刻度旋钮的周围使用了多种颜色的发光二极管，以采用特定颜色可视化显示当前已经选定的通道。

信号图标支持拖放功能

显示屏边缘的信号图标实时显示波形和测量结果。这些图标也可以拖放至主界面，并全尺寸显示相应的波形。

对话框采用半透明设计，始终可以观察到完整的测量信号

 流的半透明对话框使得用户可以始终看到测量结果

令人信服的测量精度

固有噪声极低，测量精度极高

R&S®RTO1024示波器典型的固有噪声：直方图测量的标准偏差（S-dev）

测量条件：50mV/div,分辨率100ps,无滤波器

使用单核模数转换器，动态范围更大

R&S®RTO示波器始终使用高有效位数（ENOB）的模数转换器，

确保可以准确的描述信号细节，并具备极大的动态范围。

全带宽测量，即使对于输入灵敏度范围≤10mV/div的情况

R&S®RTO示波器的输入灵敏度可以高达1mV/div。然而，它们仍然工作于非常高的测量精度。

因为，其灵敏度等级的实现不仅使用了基于软件的缩放功能，还采用了前端可切换的放大器。

与温度无关的增益和偏差误差极小

罗德与施瓦茨示波器示波器的放大器和前端衰减器均进行了极为**的补偿。

此外，还采用了精密的温度控制技术，确保整个仪器具备优良的高温稳定性。

具备**的连续工作必要条件，不会因自动补偿导致恼人的工作中断。

信道与信道之间的隔离度极高，无串扰现象

R&S®RTO前端使用了高性能设计的屏蔽罩，确保通道与通道之间实现可靠的隔离。
