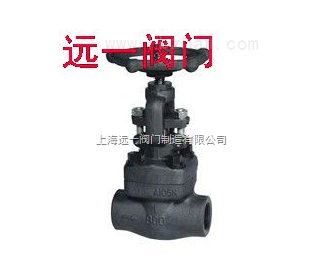

承插焊锻钢截止阀设计结构和特征：
J61W/H/Y截止阀的设计与制造符合API602和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25。
承插焊锻钢截止阀采用以下结构：
全径或缩径
明杆支架式（OS&Y）
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型
标准材质细表：
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
|
1
|
阀体
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304（L）
|
A276316（L）
|
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304（L）
|
A182F316（L）
|
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
5
|
阀盖
|
A105
|
A276f304
|
A276F304（L）
|
A276F316（L）
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
销钉
|
A276420
|
A276 304
|
|
8
|
填料压套
|
A276410
|
A182F304（L）
|
A182F316（L）
|
|
9
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
10
|
填料压板
|
A216WCB
|
A351CF8
|
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
阀杆螺母
|
A276410
|
|
13
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
14
|
铭牌
|
SS
|
|
15
|
手轮
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客户需求的其他材质也可采用.密封面材料配对客户内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸（MM）和重量（KG）
|
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
H（开）
|
166
|
166
|
171
|
207
|
240
|
258
|
330
|
355
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
1.9
|
1.9
|
2.1
|
3.5
|
6.0
|
7.5
|
11.4
|
14.6
|
|
焊接式
|
1.7
|
1.7
|
1.9
|
3.3
|
5.2
|
6.8
|
10.6
|
13.8
|
