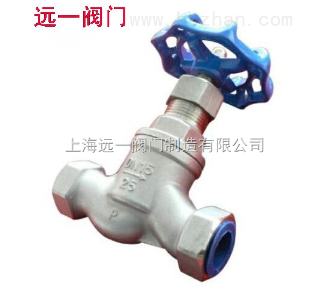

不锈钢内螺纹截止阀J11W-16P/R
2023-03-13 10:0767
信息概况
  • 价格：￥85.00/台
  • 品牌：远一阀门
  • 起订：1台
  • 供应：10000台
  • 发货：3天内
立即购买
远一阀门有限公司
进入商家主页

产品概述

J11W-16P/R不锈钢内螺纹截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到zui大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

产品特点

1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。

结构形式

结构形式有直通式、直流式和直角式。直通式是zui常见的结构，但其流体的阻力zui大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。

不锈钢内螺纹截止阀主要性能规范：

型号

公称压力

试验压力PS（Mpa）

工作压力PN（Mpa）

工作温度
（℃）

适用介质

壳体

密封

J11W-16
J11W-16K

1.6

2.5

1.76

1.6

≤100

油类
Oil

J11W-16P

硝酸类腐蚀性介质

J11W-16R

≤350

醋酸类腐蚀性介质

J11W-16Ni

碱液、盐水、海水等






    主要外形尺寸和连接尺寸（mm）：

公称通径
DN（mm）

管螺纹

尺          寸 （mm）

L

D1

S

H

H1

D0

15

1/2

90

14

32

109

117

65

20

3/4

100

16

36

109

117

65

25

1

120

18

46

132

142

80

32

1/4

140

20

55

156

168

100

40

1/2

170

22

65

167

168

100

50

2

200

24

80

182

200

120

65

2/2

260

26

95

200

223

120
