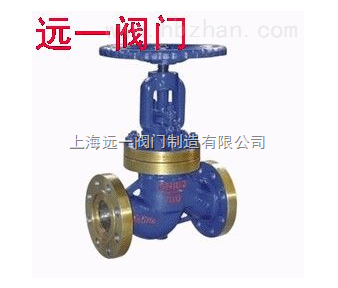

铬钼钢截止阀 J41Y-16I/ J41Y-25I/40I

2023-03-06 15:5651

信息概况

价格：￥2300.00/台
品牌：远一阀门
起订：1台
供应：10000台
发货：3天内

立即购买

远一阀门有限公司

进入商家主页

主要用途：

J41Y-16I/J41Y-25I/J41Y-40I/J41Y-64I/J41Y-100I/J41Y-160I铬钼钢截止阀主要用于化工设备、通用零部件、工业设备、制药设备、通用设备、石化设备、电力设备、治金粉末设备、采矿设备，市政、电子工业等。适用介质水、蒸汽、油品等。

结构特点与用途：

全关时手轮按顺时针方向旋转；

可以安装在管道的任何位置上，介质从下往上流；

不锈钢截止阀适用于各类腐蚀性介质的管道上，有良好的防腐性和足够的强度；

合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。

试验压力：

公称压力PN（MPa）Nominal pressure	1.6	2.5	4.0	6.4	10.0	16.0
壳体强度试验Shell strength test	2.4	3.8	6.0	9.6	15	24
上密封试验Back seal test	1.8	2.8	4.4	7.0	11	18
密封试验Seal test	1.8	2.8	4.4	7.0	11	18

使用范围：

产品类型Product classification	适用介质Suitable medium	适用温度（℃）Suitable temperature
J41（H.Y）-C型 J941（H.Y）-C型	水、蒸汽、油品Water,steam,oilgoods	≤425℃ ≤450℃
J41Y-I型 J941Y-I型	水、蒸汽、油品Water,steam,oilgoods	≤550℃

主要零件材料：

产品类型Product classification	零件名称Part name
产品类型Product classification	阀体、阀盖Body bonnet	阀杆Valve stem	阀瓣Disc	密封面Sealing face	阀杆螺母Yoke nut	填料Packing	紧固件Fastener	手轮Handwheel
J41（H.Y）-C型 J941（H.Y）-C型	25、WCB	铬不锈钢Cr.Stainless steel	2Cr1325	H:不锈钢Y:钴基硬质合金钢H:Stainless steelY:Co-based carbide alloy steel	铝青铜Albronze	柔性石墨Flexible graphite	**碳钢High-grade carbon steel	可锻铸铁Forgeable cast-iron
J41Y-I型J941Y-I型	铬钼钢 Cr.Mo steel	铬钼钢Cr.Mo steel	合金钢Alloy steel	钴基硬质合金钢C0-based carbide alloy steel	铝青铜Albronze	柔性石墨Flexible graphite	合金钢Alloy steel	可锻铸铁Forgeable cast-iron

主要尺寸：

2.5MPa	DN	L	D	D1	D2	B	n-φd	H	D0
凸面法兰 RF J4lY-25I	10	130	90	60	40	16	4-φ14	198	120
	15	130	95	65	45	16	4-φ14	218	120
	20	150	105	75	55	16	4-φ14	258	140
	25	160	115	85	65	16	4-φ14	275	140
	32	180	135	100	78	18	4-φ18	280	160
	40	200	145	110	85	18	4-φ18	330	180
	50	230	160	125	100	20	4-φ18	350	200
	65	290	180	145	120	22	8-φ18	400	280
	80	310	195	160	135	22	8-φ18	355	280
	100	350	230	190	160	24	8-φ23	415	320
	125	400	270	220	188	28	8-φ25	460	360
	150	480	300	250	218	30	8-φ25	510	450
	200	600	360	3lO	278	34	12-φ25	710	500
	250	650	425	370	332	36	12-φ30	786	550
	300	750	485	430	390	40	16-φ30	925	600
	350	850	550	490	448	44	16-φ34	1075	700
	400	950	610	550	505	48	16-φ34	1235	800
	450	1200	660	600	555	50	20-φ34	-	1000
	500	1250	730	660	61O	52	20-φ41	-	1000

主要尺寸

4．OMPa	DN	L	D	Dl	D2	D6	b	n-φd	H	DO
凹凸法兰 MFM J41Y-40I	10	130	90	60	41	35	14	4-φ14	198	120
	15	130	95	65	45	40	16	4-φ14	233	120
	20	150	105	75	55	51	16	4-φ14	275	140
	25	160	115	85	65	58	16	4-φ14	285	160
	32	180	135	100	78	66	18	4-φ18	302	160
	40	200	145	110	85	76	18	4-φ18	355	200
	50	230	160	125	100	88	20	4-φ18	373	200
	65	290	180	145	120	110	22	8-φ18	408	280
	80	310	195	160	135	121	22	8-φ18	436	280
	100	350	230	190	160	150	24	8-φ23	480	320
	125	400	270	220	188	176	28	8-φ25	588	360
	150	480	300	250	218	204	30	8-φ25	611	400
	200	600	375	320	282	260	38	12-φ30	720	400
6.4MPa	15	170	105	75	55	40	18	4-φ14	195	400
凹凸法兰 MFM J41Y-64I	20	190	125	90	68	51	20	4-φ18	228	160
	25	210	135	100	78	58	22	4-φ18	275	180
	32	230	150	110	82	66	24	4-φ23	325	200
	40	260	165	125	95	76	24	4-φ23	360	240
	50	300	175	135	105	88	26	4-φ23	4lO	280
	65	340	200	160	130	110	28	8-φ23	450	320
	80	380	210	170	140	121	30	8-φ23	485	360
	100	430	250	200	168	150	32	8-φ25	537	400
	125	500	295	240	202	176	36	8-φ30	631	400
	150	550	340	280	240	204	38	8-φ34	646	450
	200	650	405	345	300	260	44	12-φ34	813	500
10.0MPa	10	170	100	70	50	35	20	4-φ14	198	140
凹凸法兰 MFM J41Y-100I	15	170	105	75	55	40	20	4-φ14	202	140
	20	190	125	90	68	51	22	4-φ18	228	160
	25	210	135	100	78	58	24	4-φ18	250	180
	32	230	150	110	82	66	24	4-φ23	326	200
	40	260	165	125	95	76	26	4-φ23	360	240
	50	300	195	145	112	88	28	4-φ25	414	280
	65	340	220	170	138	110	32	8-φ25	434	320
	80	380	230	180	148	121	34	8-φ25	547	360
	100	430	265	2lO	172	150	38	8-φ30	621	400
	125	500	310	250	210	176	42	8-φ34	732	400
	150	550	350	, 290	250	204	, 46	12-φ34	840	450
	200	650	430	360	312	260	54	12-φ41	925	500
16.0MPa	15	170	110	75	52	40	24	4-φ18	148	140
凹凸法兰 MFM J41Y-160I	20	190	130	90	62	51	26	4-φ23	158	160
	25	210	140	100	72	58	28	4-φ23	175	180
	32	230	165	115	85	66	30	4-φ25	200	200
	40	260	175	125	92	76	32	4-φ27	231	240
	50	300	215	165	132	88	36	8-φ25	262	280
	65	340	245	190	152	110	44	8-φ30	303	320
	80	380	260	205	168	121	46	8-φ30	341	360
	100	430	300	240	200	150	48	8-φ34	485	400
