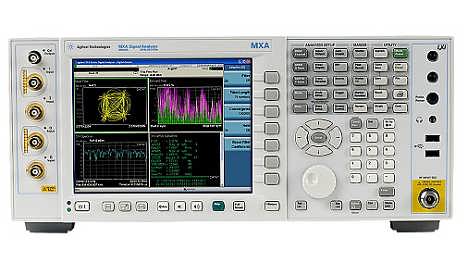

是德N9010B信号分析仪544选件
主要特性和功能
使用快速、灵活的 EXA 应对各种需求 JIANG
获得对毫米波测量结果z经济高效的分析
利用优异的电平精度、DANL 和 TOI，探测大信号遮蔽下的z小信号
使用列表扫描模式，在不连续的频率点上快速执行功率测量
X 系列测量应用软件可以简化测试
技术指标
了解详细信息: 查看技术资料
|
频率
|
无
|
|
频率选件
|
3.6、7、13.6、26.5、32、44 GHz，使用混频器可达 1.1 THz
|
|
z大分析带宽
|
40 MHz
|
|
带宽选件
|
标配 25，40 MHz
|
|
z大实时带宽
|
无
|
|
实时带宽选件
|
无
|
|
1 GHz 时的 DANL
|
-163 dBm
|
|
1 GHz 时，10 kHz 频偏处的相位噪声
|
-109 dBc/Hz
|
|
1 GHz 时，30 kHz 频偏处的相位噪声
|
-109 dBc/Hz
|
|
1 GHz 时，1 MHz 频偏处的相位噪声
|
-136 dBc/Hz
|
|
总体幅度精度
|
±0.27 dB
|
|
三阶截获（TOI），1 GHz 时
|
+18 dBm
|
|
1 GHz 时的z大三阶动态范围
|
112 dB
|
|
应用——通用
|
89600 VSA 软件
模拟解调
噪声系数
相位噪声
脉冲
MATLAB
|
|
应用——蜂窝
|
GSM/EDGE
LTE/LTE-Advanced
NB-IoT
W-CDMA/HSPA/HSPA+
|
|
应用——无线连通性
|
Bluetooth® (BR/EDR/LE4.2/5.0)
Short Range Communications (ZigBee, Z-Wave)
WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)
|
|
应用——数字视频
|
无
|
|
性能水平
|
◆◆◆◇◇◇
|
|
标准衰减器衰减范围
|
60 dB
|
|
标准衰减器步进
|
10 dB
|
|
100% 截获概率的z短信号持续时间
|
无
|
|
信掩比 > 60 dB 时的可检测信号持续时间
|
无
|
|
无杂散动态范围
|
无
|
|
多域带宽
|
无
|
|
显示视图
|
无
|
|
触发
|
电平
射频猝发
线路
外置
周期
|
|
使用频率模板触发的应用软件
|
无
|
|
2 GHz 时的 DANL，不配备前置放大器
|
-150 dBm
|
|
10 GHz 时的 DANL，不配备前置放大器
|
-147 dBm
|
|
可用应用
|
是
|
|
台式
|
是
|
