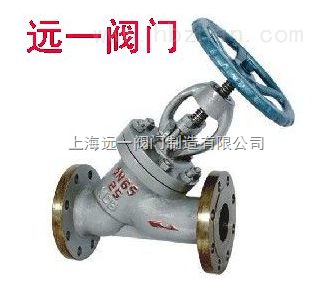

直流式截止阀J45H-16C/J45H-25/J45H-40
2023-02-22 15:0667
信息概况
  • 价格：￥3200.00/台
  • 品牌：远一阀门
  • 起订：1台
  • 供应：10000台
  • 发货：3天内
立即购买
远一阀门有限公司
进入商家主页

直流式截止阀产品简述：
J45H-16C/J45H-25/J45H-40型直流式截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道有一定角度。J45Y型直流式截止阀使流体几乎不改变流动方向，是截止阀中流阻小的。广泛应用于石化、冶金、化工、电站、制药等行业， 该直流式截止阀的流体几乎不改变流动方向，是截止阀中流阻小的。Y型截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
直流式截止阀产品特点：
J45H直流式截止阀也叫Y型截止阀，是使用广泛的一种阀门。它之所以广受欢迎，是由于①开闭过程中密封面之间摩擦力小。②比较耐用。③开启高度不大。④制造容易。⑤维修方便。⑥不仅适用于中低压，也适用于高压。

主要技术参数

型号

公称压力MPa

1.6





J45H-16

试验压力MPa

壳体

2.4

密封

1.6

工作温度

-30～180℃

使用介质

水

主要零件材料

型号

阀杆、阀盖

灰铸铁

灰铸铜





J45H-16

阀杆、阀瓣

碳钢

阀杆螺母

铜

填料

石墨石棉盘根

主要外形尺寸（法兰尺寸按 JB78 PN1.6MPa规定）

口径
DN（mm）

尺   寸（mm）

L

D

H

H1

D0

20

150

105

195

215

90

25

160

115

265

290

100

32

180

135

290

320

120

40

200

145

315

355

140

50

230

160

325

365

160

65

290

180

350

385

180

80

310

195

445

510

220

100

350

215

460

540

240

125

400

245

530

615

280

150

480

280

600

685

320

200

600

335

-

-

400
