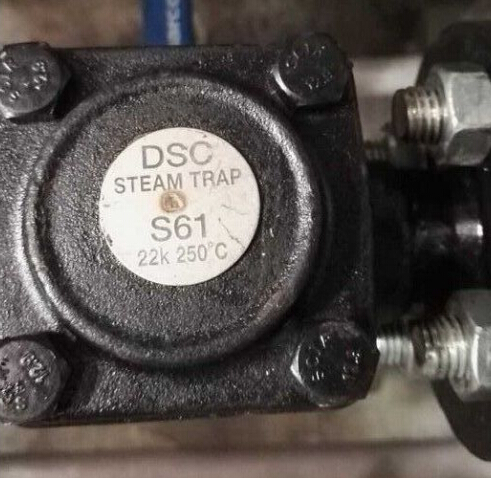

中国台湾DSC铸钢热静力疏水阀S61型
一、工作原理：
1.台湾DSC倒筒式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。台湾DSC倒筒式疏水阀能排空气，不怕水击，抗污性能好。过冷度小，漏汽率小于3%，Zui大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。因倒筒式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。
2.当装置刚启动时，管道内的空气和低温凝结水进入疏水阀内，倒吊桶靠自身重量下坠，倒吊桶连接杠杆带动阀心开启阀门，空气和低温凝结水迅速排出。当蒸汽进入倒吊桶内，倒吊桶的蒸汽产生向上浮力，倒吊桶上升连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶连接杠杆带动阀心开启阀门，循环工作，间断排水。

二、结构特点：
1、排水量大。
2、可更換零件。
3、可裝逆止閥。
4、全部型號均附過濾器。
5、體積小、重量輕、流量大、抗結凍。
6、無須選擇節流孔，22K 以下皆可使用。
7、B 型設計可使用於過熱蒸汽，於訂購時註明。
8、適用於中低壓蒸汽主管及小型熱交換器後使用。

三、材质表：

外壳	碳钢
膜盒	不锈钢
膜片	不锈钢
弹簧	不锈钢
过滤器	不锈钢
逆止阀	不锈钢
螺丝 螺帽	碳钢

四、结构尺寸：

五、No.S61  尺寸单位(mm)  工作压力(kg/cm2)  重量(kg)

型号	口径	A	B	C	工作压力	重量
S61	15,20,25	114	69	21	22K	2.2Kg
