用途：

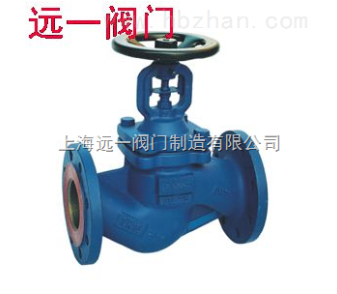

波纹管密封截止阀是我公司引进先进德国技术，采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，*消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。
广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。
结构特点：
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，提高一厂设备安全。并符合密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
技术规范:
驱动方式
|
手动
|
|
电动
|
|
设计标准
|
DIN3356
|
|
结构长度
|
DIN3202
|
|
连接法兰
|
DIN2543-2545
|
|
试验和检验
|
DIN3230
|
产品性能规范:
公称压力（Mpa）
|
壳体试验压力（Mpa）
|
密封试验压力（Mpa）
|
适用温度（℃）
|
|
1.6
|
2.4
|
1.76
|
≤350℃
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
注：系列阀门连接法兰可根据用户要求设计制造
零件材料:
零件名称
|
阀体
|
阀盖
|
阀杆
|
阀瓣
|
密封面
|
填料
|
|
WCB
|
WCB
|
WCB
|
13Cr
|
2Cr13
|
2Cr13
|
柔性石墨
|
|
STL
|
|
304
|
CF8
|
CF8
|
304
|
304
|
304
|
柔性石墨
|
|
STL
|
PTFE
|
|
316
|
CF8M
|
CF8M
|
316
|
316
|
316
|
柔性石墨
|
|
STL
|
PTFE
|
|
304L
|
CF3
|
CF3
|
316
|
304L
|
304L
|
柔性石墨
|
|
STL
|
PTFE
|
|
316L
|
CF3M
|
CF3M
|
316
|
316L
|
316L
|
柔性石墨
|
|
STL
|
PTFE
|
规格尺寸及重量:
型号
|
WJ41H-16C
|
|
压力等级
|
PN16
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
195
|
200
|
220
|
225
|
235
|
250
|
260
|
265
|
370
|
400
|
515
|
550
|
600
|
630
|
680
|
|
Do
|
130
|
130
|
130
|
130
|
150
|
150
|
180
|
180
|
200
|
200
|
400
|
450
|
450
|
500
|
500
|
|
重量（Kg）
|
4
|
4.5
|
5
|
7
|
9
|
12.5
|
18
|
23
|
41
|
54
|
90
|
160
|
260
|
410
|
610
|
|
型号
|
WJ41H-25
|
|
压力等级
|
PN25
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
195
|
200
|
220
|
225
|
235
|
250
|
260
|
265
|
370
|
400
|
515
|
550
|
600
|
630
|
680
|
|
Do
|
130
|
130
|
130
|
130
|
150
|
150
|
180
|
180
|
200
|
200
|
400
|
450
|
450
|
500
|
450
|
|
重量（Kg）
|
4
|
4.5
|
5
|
7
|
9.5
|
13
|
19
|
24
|
43
|
57
|
95
|
168
|
300
|
510
|
680
|
|
型号
|
WJ41H-40
|
|
压力等级
|
PN40
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
195
|
200
|
220
|
225
|
235
|
250
|
260
|
265
|
370
|
400
|
515
|
550
|
600
|
630
|
680
|
|
Do
|
130
|
130
|
130
|
130
|
150
|
150
|
180
|
180
|
200
|
200
|
400
|
450
|
450
|
500
|
500
|
|
重量（Kg）
|
4
|
4.5
|
5
|
8
|
10
|
13.5
|
20
|
25
|
45
|
60
|
98
|
171
|
340
|
580
|
780
|
