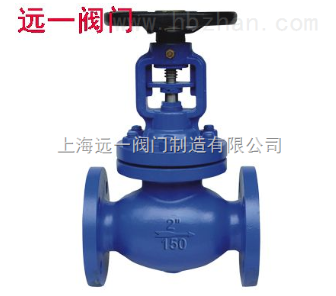

◆产品结构特点
美标波纹管截止阀适用于公称压力CLASS150-900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
◆技术规范
|
公称压力（LB）
|
壳体试验压力（MPa）
|
密封试验压力（MPa）
|
适用温度（℃）
|
使用介质
|
|
150
|
3.0
|
2.2
|
≤350℃
|
水、蒸汽、油品等
|
|
300
|
7.5
|
5.5
|
|
600
|
15.0
|
11.0
|
|
900
|
22.5
|
16.5
|
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
2
|
阀瓣
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
|
3
|
对开圆环
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
|
4
|
阀瓣盖
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
|
5
|
阀杆
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
|
|
6
|
垫片
|
柔性石墨+不锈钢
|
|
7
|
阀盖
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
8
|
波纹管组件
|
ASTM A182-F304、F316、F321、F304L、F316L
|
|
9
|
填料
|
柔性石墨
|
|
10
|
填料压盖
|
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
|
|
11
|
阀杆螺母
|
铜合金
|
|
12
|
手轮
|
ASTM A536 Gr.60-40-18、A216-WCB
|
|
13
|
定位片
|
45、WCB、304、316、304L、316L
|
|
14
|
双头螺栓
|
ASTM A193-B7、A320-B8、A193-B8M
|
|
15
|
六角螺母
|
ASTM A194-2H、A194-8、A194-8M
|
|
型号
|
YDAWJ41-150LB
|
|
压力等级
|
150LB
|
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
108
|
117
|
127
|
140
|
165
|
203
|
216
|
241
|
292
|
356
|
406
|
495
|
622
|
698
|
787
|
|
H
|
241
|
241
|
241
|
280
|
286
|
368
|
387
|
400
|
457
|
520
|
609
|
698
|
762
|
876
|
990
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
320
|
340
|
400
|
450
|
450
|
450
|
|
重量（kg）
|
4
|
5
|
6
|
10
|
13
|
18
|
30
|
35
|
55
|
75
|
104
|
200
|
300
|
390
|
610
|
|
型号
|
YDAWJ41-300LB
|
|
压力等级
|
300LB
|
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
152
|
178
|
203
|
215
|
229
|
267
|
292
|
318
|
356
|
400
|
444
|
559
|
622
|
711
|
762
|
|
H
|
241
|
241
|
283
|
320
|
322
|
399
|
438
|
450
|
584
|
610
|
660
|
762
|
850
|
1085
|
1187
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
320
|
340
|
400
|
450
|
450
|
450
|
|
重量（kg）
|
4
|
7
|
10
|
15
|
20
|
25
|
30
|
52
|
88
|
115
|
160
|
259
|
420
|
595
|
876
|
|
|
型号
|
YDAWJ41-600LB
|
|
压力等级
|
600LB
|
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
|
H
|
240
|
280
|
320
|
320
|
390
|
430
|
480
|
508
|
635
|
750
|
914
|
1016
|
1219
|
1330
|
1560
|
|
W
|
140
|
140
|
160
|
160
|
180
|
180
|
250
|
250
|
350
|
400
|
450
|
500
|
600
|
720
|
760
|
|
重量（kg）
|
7
|
10
|
16
|
22
|
29
|
35
|
50
|
90
|
150
|
230
|
300
|
510
|
850
|
1120
|
1400
|
|
型号
|
YDAWJ41-900LB
|
|
压力等级
|
900LB
|
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
229
|
229
|
254
|
279
|
305
|
368
|
419
|
381
|
457
|
559
|
610
|
737
|
838
|
965
|
1029
|
|
H
|
280
|
330
|
350
|
430
|
508
|
569
|
430
|
635
|
774
|
860
|
1040
|
1330
|
1560
|
1650
|
1780
|
|
W
|
160
|
160
|
180
|
180
|
250
|
250
|
320
|
350
|
450
|
550
|
600
|
720
|
760
|
820
|
890
|
|
重量（kg）
|
10
|
16
|
23
|
37
|
49
|
65
|
75
|
120
|
200
|
350
|
410
|
790
|
1300
|
1500
|
180
|
|
结构形式
|
BB-BG-OS & Y
|
|
驱动方式
|
手动
|
|
电动
|
|
设计标准
|
ASME B16.10、BS1873
|
|
结构长度
|
ASME B16.10
|
|
连接法兰
|
ASME B16.5
|
|
试验和检验
|
API598
|
